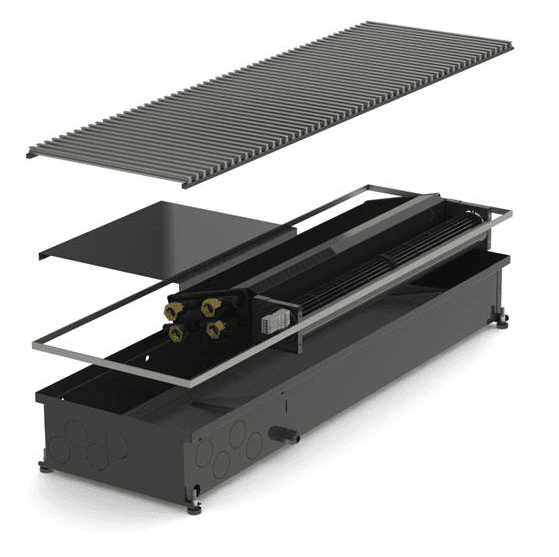

LK140 İstilik/Soyutma

STEKON LK seriyası bir cihaz vasitəsilə həm isitmə, həm də soyutma təmin edən ventilyatorlu döşəmə konvektorlarıdır. Yalnız isitmə funksiyasına malik LC seriyasından əsas fərqi ondan ibarətdir ki, soyutma rejimində ventilyator sistemi otaq havasını soraraq şüşə səthə doğru yönləndirir. İsti şüşə səthə üfürülən soyuq hava səthdəki istiliyi özünə çəkir, otaq havası ilə arasındakı temperatur fərqini artırır və daha sonra ağırlaşaraq yenidən otağa doğru enir. Beləliklə, məkan yerdəyişmə prinsipi ilə kondisiyalaşdırılır.

Cihazlar paslanmayan poladdan hazırlanmış drenaj tavası, yüksək məhsuldarlıqlı istilik dəyişdiricisi və Ø80 mm diametrli tangensial ventilyatorlarla təchiz olunur. Bütün konvektorlar EN 442-2, EN 16430-2 və EN 16430-3 standartlarına uyğun olaraq müstəqil akkreditə olunmuş sınaq laboratoriyalarında test edilmişdir. Göstəricilər ISO/IEC 17025 çərçivəsində akkreditə olunmuş HEATEST laboratoriyasında aparılmış müstəqil sınaqlara əsaslanır (Sınaq Hesabatı No: 019/2026).

LK140

Texniki göstəricilər

STEKON LK140 — İstilik Gücü (W)
Su rejimi 75/65 °C, otaq temperaturu 20 °C

STEKON LK140 — Soyutma Gücü (W)
Su rejimi 7/12 °C, otaq temperaturu 27 °C

Sual: LK115, yoxsa LK140 seçməliyəm?

Bu iki model arasındakı fərq yalnız ölçülərlə məhdudlaşmır; onların performans xüsusiyyətləri də fərqlidir. LK115 modeli 275 mm enə və 115 mm hündürlüyə malikdir və yalnız 2 borulu sistem üçün istehsal olunur. LK140 isə 340 mm enə və 140 mm hündürlüyə malikdir və həm 2 borulu, həm də 4 borulu sistem üçün istehsal edilə bilər.

Eyni uzunluqda güc müqayisəsi
(2000 mm, 3-cü sürət pilləsi)

Bu fərq model seçiminin əsas məqamıdır və bütün uzunluqlarda oxşar şəkildə müşahidə olunur. LK140 modelinin isitmə gücündə üstünlüyü məhduddur, lakin soyutma gücü təxminən 50%-ə qədər daha yüksəkdir.

• Əsas tələbatınız isitmədirsə və soyutma ikinci dərəcəlidirsə: LK115 kifayətdir. Daha incə korpusu sayəsində şap hündürlüyünün məhdud olduğu layihələrdə tətbiq edilə bilər və isitmə performansında demək olar ki, heç bir ciddi itki yaranmır.

• Soyutma kritik tələbdirsə: LK140 seçilməlidir. Şüşə fasadlı ofislərdə, qış bağlarında və günəş yükünün yüksək olduğu cənub və qərb istiqamətli məkanlarda bu fərq həlledici ola bilər.

• İsitmə və soyutmanın eyni vaxtda və bir-birindən müstəqil idarə olunması tələb olunursa: yalnız LK140 uyğundur, çünki 4 borulu sistem seçimi yalnız bu modeldə mövcuddur.

Sual: 2 borulu və 4 borulu sistem arasındakı fərq nədir və hansını seçməliyəm?

2 borulu sistemdə cihaza yalnız bir su dövrəsi qoşulur. Mövsümə uyğun olaraq bu dövrədən ya isti, ya da soyuq su keçir. Sistem mərkəzi şəkildə isitmə və ya soyutma rejiminə keçirilir; bina üzrə eyni vaxtda həm isitmə, həm də soyutma aparmaq mümkün deyil. Boru sistemi daha sadədir və ilkin investisiya xərci daha aşağıdır.

4 borulu sistemdə isə isti və soyuq su dövrələri cihaza ayrıca gətirilir. Hər bir otaq həmin anda hansı rejimə ehtiyac duyursa, onu istifadə edə bilir — bir otaqda isitmə aparılarkən digər otaqda soyutma həyata keçirilə bilər. Keçid mövsümlərində, şimal və cənub fasadlarının eyni anda fərqli tələblərə malik olduğu binalarda və yüksək komfort tələb olunan layihələrdə bu sistem xüsusilə üstünlük təşkil edir.

Yaşayış layihələrində 2 borulu sistem əksər hallarda kifayətdir. Müxtəlif fasadlarda fərqli istilik yükü profilinə malik kommersiya binalarında isə 4 borulu LK140 tövsiyə olunur.

Sual: Soyutma edən döşəmə konvektorunda kondensat suyu nə olur? Döşəmədə su yığılırmı?

Xeyr. LK seriyalı konvektorlarda bu məqsəd üçün standart olaraq paslanmayan poladdan hazırlanmış maili drenaj tavası mövcuddur. Korpusda drenaj bağlantısı üçün xüsusi çıxış dəliyi nəzərdə tutulmuşdur.

Soyutma rejimində istilik dəyişdiricisinin səth temperaturu otaq havasının şeh nöqtəsindən aşağı düşdükdə kondensasiya qaçılmazdır. Bu, cihazın nasazlığı deyil, soyutma prosesinin fiziki nəticəsidir. Əsas məsələ yaranan suyun təhlükəsiz şəkildə toplanması və drenaj sisteminə ötürülməsidir. Maili tava kondensat suyunu drenaj çıxışına doğru istiqamətləndirir.

Layihələndirmə mərhələsində diqqət edilməli məqamlar:

• Cihaz döşəmənin içinə quraşdırıldığı üçün drenaj xətti suyun cazibə qüvvəsi ilə axmasına imkan verən maillikdə layihələndirilməlidir. Bu isə mexaniki layihədə şap altındakı drenaj marşrutunun əvvəlcədən müəyyən edilməsi deməkdir.

• Drenaj bağlantısı cihazın montajından və şap tökülməsindən əvvəl həll edilməlidir. Sonradan müdaxilə etmək döşəmənin sökülməsini tələb edə bilər.

• Paslanmayan polad tava, sinklənmiş və ya boyalı poladdan fərqli olaraq, davamlı nəm mühitdə korroziyaya uğramır. Döşəmənin daxilində yerləşən və sonradan çıxışı çətin olan bir komponent üçün bu material seçimi mühüm əhəmiyyət daşıyır.

Sual: LK seriyası istilik nasosu ilə işləyirmi?

Bəli. LK seriyası istilik nasoslu sistemlər üçün xüsusilə uyğundur və bu uyğunluq kataloqda da ayrıca qeyd olunur.

Bunun iki əsas səbəbi vardır. Birincisi, ventilyatorla təmin edilən məcburi konveksiya sayəsində aşağı su temperaturlarında belə qənaətbəxş istilik gücü qorunub saxlanılır. Təbii konveksiyalı cihazlarda bunu eyni səviyyədə təmin etmək mümkün deyil.

İkincisi, eyni cihazın həm isti, həm də soyuq su ilə işləyə bilməsi istilik nasosundan yay və qış mövsümündə vahid sistem kimi istifadə etməyə imkan verir. Beləliklə, ayrıca soyutma sistemi qurmağa ehtiyac qalmır.

Sual: Döşəmə konvektoru, yoxsa fankoyl?

LK seriyası funksional baxımdan fankoyl qurğusunun gördüyü işi yerinə yetirir — isti və ya soyuq su vasitəsilə otaq havasını kondisiyalaşdırır. Lakin tətbiq forması tamamilə fərqlidir.

Elektrik sərfiyyatındakı fərq xüsusilə diqqətəlayiqdir. 3000 mm uzunluğunda LK140 modeli üç ventilyatorla birlikdə cəmi 30 W elektrik enerjisi sərf edir və maksimum sürətdə 7.964 W isitmə, 3.791 W soyutma gücü təmin edir.

Bundan əlavə, 24 V DC təhlükəsiz gərginliklə işlədiyi üçün su sızması riski olan belə bir cihazda elektrik təhlükəsizliyi yüksək səviyyədə təmin edilir.

LK seriyası tavan hündürlüyünün qorunmasının vacib olduğu, avadanlığın memarlıq baxımından görünməməsinin tələb edildiyi və geniş şüşə səthlərdə komfortun birbaşa şüşə qarşısında yaradılmalı olduğu layihələrdə fankoyl sisteminə alternativ təşkil edir.

Sual: Soyutma rejimində hava niyə şüşəyə doğru üfürülür?

Bu, yalnız isitmə funksiyasına malik konvektorlarla LK seriyası arasındakı əsas iş prinsipi fərqlərindən biridir.

İsitmə rejimində məqsəd şüşə qarşısında yuxarı istiqamətdə qalxan isti hava pərdəsi yaradaraq soyuq hava axınının aşağı enməsinin və səthdə kondensasiyanın qarşısını almaqdır.

Soyutma rejimində isə prinsip əksinə işləyir: ventilyator otaq havasını sorur və soyudulmuş havanı şüşə səthə doğru yönləndirir. Üfürülən soyuq hava şüşə səthdəki istiliyi özünə çəkir, otaq havası ilə arasındakı temperatur fərqi artır və hava daha ağır olduğu üçün otağa doğru aşağı enir. Beləliklə, məkan yerdəyişmə prinsipi ilə kondisiyalaşdırılır.

Bu yanaşmanın əsas üstünlüyü yay aylarında binadakı ən böyük istilik qazancı mənbələrindən biri olan şüşə səthin birbaşa hədəflənməsidir. İstilik otağa yayılmadan əvvəl mənbəyində qarşılanır.
