STEKON Döşəmə Konvektoru

STEKON döşəmə tipli konvektorları geniş xarici şüşə səthlərin olduğu məkanlarda yüksək istilik komfortu təmin etmək üçün hazırlanmışdır. Bu komfort, soyuq şüşə səthlərin qarşısında yaradılan istilik pərdəsi vasitəsilə təmin edilir. Eyni zamanda şüşə səthlərdə yarana biləcək kondensasiya probleminin qarşısını alır. Konvektorlar isti su ilə istilik mübadiləsi nəticəsində yaranan isti hava dövranını fan dəstəyi ilə və ya təbii konveksiya yolu ilə təmin edir.

LC seriyalı fanlı konvektorlar təhlükəsiz 24 V DC gərginliklə işləyir. İnteqrasiya edilmiş EC fanlar çox aşağı enerji sərfiyyatına malikdir və otaq temperaturundan asılı olaraq termostatdan və ya bina avtomatlaşdırma sistemindən aldığı siqnala əsasən öz sürətini tənzimləyir. 0–10 V giriş siqnalı ilə işləməyə uyğundur.

STEKON Döşəmə Konvektorlarının Üstünlükləri

• Fanlı və ya fansız konvektor seçimləri

• 24 V DC qidalanma gərginliyi ilə qənaətli və təhlükəsiz istismar

• 1000 mm-dən 3000 mm-ə qədər bir hissəli konvektor uzunluğu

• 65, 80 və ya 110 mm konvektor hündürlüyü seçimləri

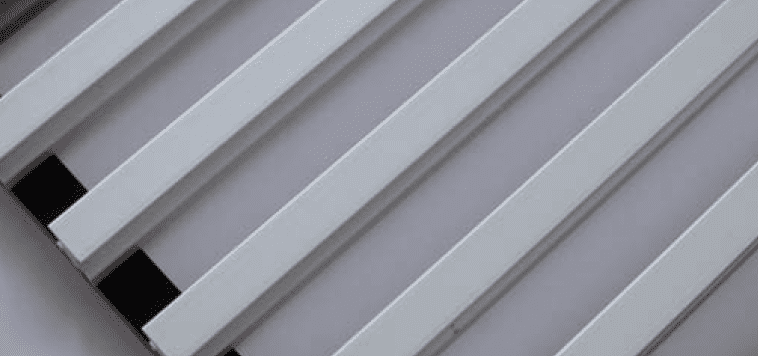

• Müxtəlif dekorativ barmaqlıq və çərçivə seçimləri

• Xüsusi örtük seçimləri

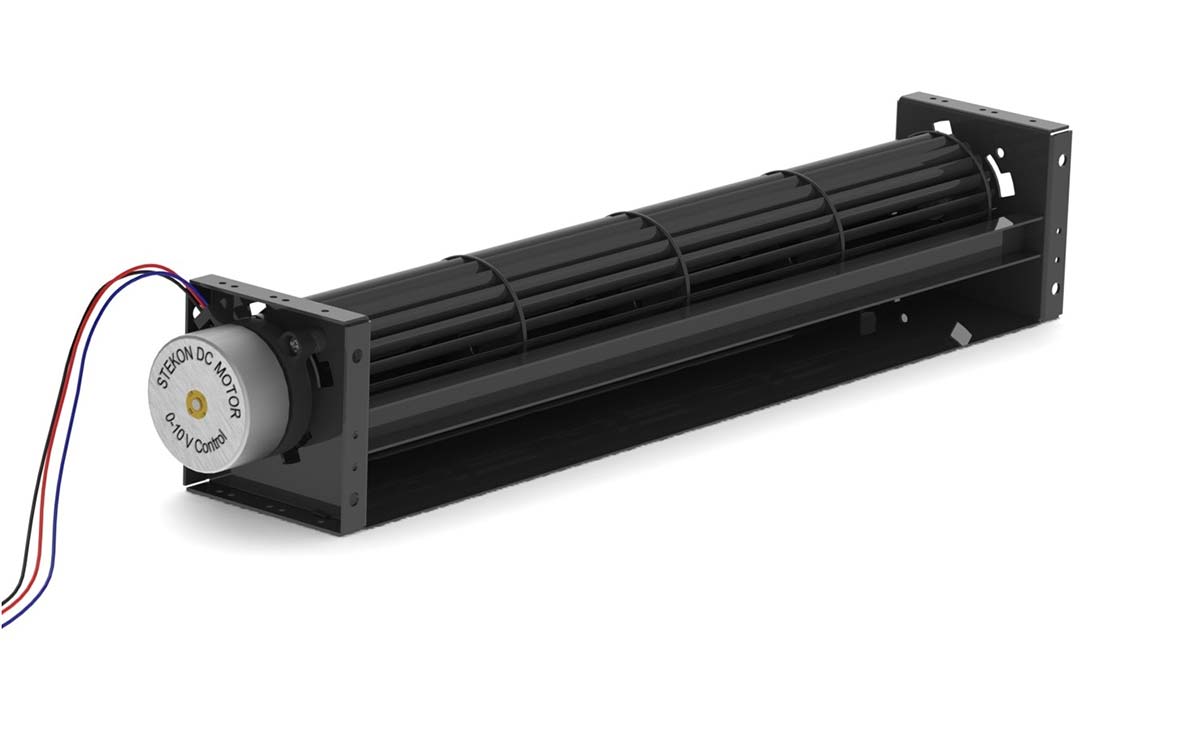

• Ultra səssiz eninə axınlı fanlar

• Komfortlu və fasiləsiz 0–10 V sürət idarəetməsi

• “Qoş və işə sal” qutusu sayəsində asan quraşdırma

• EN 442-2 standartına uyğun sınaqdan keçirilmiş konvektor serpantinləri

Döşəmə Tipli Konvektorların Seçilməsi Üçün Tövsiyələr

• Konvektorun otaq üçün əsas və ya köməkçi istilik mənbəyi kimi, yaxud istilik pərdəsi yaratmaq məqsədilə istifadə ediləcəyinə qərar verilməlidir.

• Otağın ümumi istilik itkisi və bunun nə qədər hissəsinin konvektor vasitəsilə qarşılanacağı müəyyən edilməlidir.

• Fansız konvektorun tələb olunan istilik gücünü təmin edib-etmədiyi və buna uyğun olaraq fan dəstəyinə ehtiyac olub-olmadığı müəyyənləşdirilməlidir.

• Konvektorun ölçüləndirilməsi zamanı mövcud uzunluq və kəsik sahəsi nəzərə alınmalıdır.

• Fanlı konvektorun işləməsi üçün tələb olunan transformatorların (24 V DC çıxışlı) yerləşdirilməsi üçün uyğun yer müəyyən edilməlidir.

• Otaqda istifadə olunacaq termostat üçün uyğun yer müəyyən edilməlidir.

• Konvektorun su bağlantıları və elektrik kabelləşməsi nəzərə alınaraq mühəndis sistemlərində lazımi hazırlıqlar görülməlidir.

Konstruksiya və Materiallar

• Boyanmış sinklənmiş polad korpus

• Alüminium dekorativ barmaqlıq və çərçivələr

• Alüminium qanadlı, mis borulu serpantin

• Qara rəngə boyanmış sinklənmiş polad fanlar

Aksesuarlar və Xüsusi Variantlar

• 0–10 V və ya açma/bağlama prinsipi ilə işləyən idarəetmə seçimləri

• Uzun və ya qısa tərəfə paralel dekorativ barmaqlıq seçimləri

• Anodlaşdırılmış və ya RAL rəngində boyanmış barmaqlıqlar

• Bucaqlı künc birləşmə hissələri

• Su bağlantısının qısa və ya uzun tərəfdən edilməsi imkanı

Döşəmə Konvektorları Haqqında Tez-tez Verilən Suallar

1. Konvektorları sifarişdən neçə gün sonra təhvil ala bilərəm?

Sifariş miqdarından asılı olaraq dəyişsə də, orta hesabla 3–4 həftə ərzində təhvil verilir.

2. Konvektorları haradan təhvil ala bilərəm?

Məhsulları İstanbul Esenyurtdakı fabrikimizdən təhvil ala bilərsiniz. İstəyinizə uyğun olaraq əlavə nəqliyyat haqqı qarşılığında məhsullar tərəfimizdən ünvanınıza da çatdırıla bilər.

3. Konvektorlara zəmanət verilirmi?

STEKON döşəmə konvektorlarının korpusu, serpantini və dekorativ barmaqlığı üçün 2 il zəmanət verilir. Fanlı modellərdə istifadə edilən EC mühərrikli tangensial fan qruplarına isə sektor standartlarının üzərində olmaqla 5 il zəmanət verilir.

Zəmanət məhsulun qaydalara uyğun şəkildə quraşdırılması və periodik texniki xidmətinin həyata keçirilməsi şərti ilə qüvvədədir.

4. Konvektorları evimdəki kombi ilə istifadə edə bilərəmmi?

Bəli, istifadə edə bilərsiniz. Klassik radiatorlar kimi konvektorlar da isti su təmin edən kombi, qazan və mərkəzi istilik sistemi kimi mənbələrlə birlikdə istifadə üçün uyğundur.

5. Konvektorların montajı necə aparılır?

Konvektorlar şüşə səthlərin qarşısında, döşəmə şapının daxilində və ya yüksəldilmiş döşəmə sistemlərində istifadə olunur.

Şap tökülməzdən əvvəl uyğun ölçülərdə hazırlanmış kanalların daxilinə və ya mövcud şap olduqda şap qırılaraq açılan kanallara uyğun hündürlükdə cihazlar yerləşdirilir. Açılan kanalın ölçüləri konvektorun kənarlarından hər istiqamətdə minimum 5 sm böyük olmalıdır.

Hündürlük tənzimləmə vintləri vasitəsilə cihaz səviyyəyə gətirilir və döşəməyə bərkidilir. Su bağlantıları elastik şlanqlar vasitəsilə cihazın daxilindəki serpantinə qoşulur. Elektrik bağlantıları isə göstərilən qaydada həyata keçirilir.

Daha sonra cihazın yerləşdirildiyi kanalın ətrafına şap tökülür. Şapın səviyyəsi parket, xalça və mərmər kimi son döşəmə örtüklərinin hündürlüyü nəzərə alınmaqla müəyyən edilir.

Tamamlama işləri bitdikdən sonra cihazın üzərindəki qoruyucu lövhə çıxarılır və cihazla birlikdə təqdim edilən dekorativ barmaqlıq konvektorun üzərinə yerləşdirilir.

Ətraflı montaj videosu:

6. Konvektorların isti su bağlantısı necə aparılır?

Sifariş zamanı əks hal qeyd edilmədiyi təqdirdə konvektorların su bağlantıları sol tərəfdən həyata keçirilir (otağın daxilindən cihaza baxış istiqamətinə görə).

Radiator bağlantılarında olduğu kimi, döşəmənin altından gələn isti su giriş və çıxış boruları elastik şlanqlar vasitəsilə konvektorun daxilindəki serpantinə qoşulur.

Su bağlantıları konvektorun həm qısa, həm də uzun tərəfindən həyata keçirilə bilər.

7. Konvektorları işlətmək üçün nələrə ehtiyacım var?

Fansız konvektorların işləməsi üçün su bağlantılarının həyata keçirilməsi kifayətdir. İstəyə uyğun olaraq cihazın daxilində və ya kollektor üzərində açma/bağlama klapanı quraşdırılaraq otaq termostatı vasitəsilə lokal açma/bağlama idarəetməsi həyata keçirilə bilər.

Alternativ olaraq kombi və ya qazan kimi isti su sistemi tamamilə söndürülərək, elektrotermik klapan istifadə etmədən bütün konvektorlar eyni anda açılıb-bağlana bilər.

Fanlı konvektorların işləməsi üçün su bağlantısından əlavə transformator vasitəsilə təmin edilən 24 V elektrik qidalanması və otaq termostatından gələn 0–10 V idarəetmə siqnalı tələb olunur. Bu isə uyğun transformator və termostatdan istifadə edilməsini tələb edir. İstəyə uyğun olaraq elektrotermik klapan da istifadə edilə bilər.

Konvektorlarda termostatik klapanların istifadəsi məqsədəuyğun deyil. Termostatik klapan ətraf mühitin havasının temperaturunu ölçərək işləyir və döşəmənin daxilində yerləşən konvektor kanalında düzgün temperatur göstəricisi əldə edə bilmir.

8. STEKON fanlı konvektorları neçə voltla işləyir?

STEKON konvektorları təhlükəsiz 24 V DC gərginliklə işləyir.

Su sızması ehtimalı və yaşayış/ofis məkanlarında cihazın daxilində texniki müdaxilə zamanı insan həyatı üçün təhlükə yaratmayan bu gərginlik səviyyəsi belə cihazlar üçün ən uyğun iş gərginliyidir.

9. Fanlı konvektorların səs səviyyəsi nə qədərdir?

STEKON döşəmə konvektorlarında istifadə edilən fanlar dövr sayına görə bu sistemlər üçün xüsusi hazırlanmış, proporsional sürət idarəetməsi həyata keçirə bilən yüksək texnologiyalı EC mühərrikli fanlardır.

Ən yüksək dövr sayında belə minimum səs səviyyəsinə malik olan döşəmə konvektorlarının 1 metr məsafədə səs səviyyəsi təxminən 25–32 dBA arasındadır.

Müqayisə üçün, 30 dBA kitabxana mühitinə və yüngül pıçıltıya yaxın səs səviyyəsidir.

10. Konvektorları otaqda harada yerləşdirməliyəm?

İstifadə məqsədinə görə dəyişə bilsə də, ən uyğun yerləşdirmə sahəsi şüşə səthlərin qarşısıdır.

Konvektorlar şüşə səthlərin qarşısında isti hava pərdəsi yaradaraq soyuq havanın aşağı enməsi və soyuq radiasiya təsirlərini aradan qaldırır. Eyni zamanda şüşədən görünüşü bağlamadan komfortlu isitmə təmin edir.

11. Niyə klassik radiatorların əvəzinə konvektor istifadə etməliyəm?

İsitmə cihazının yerləşdirilməsi üçün ən doğru mövqe şüşə səthlərin qarşısıdır, çünki ən yüksək istilik itkisi şüşə səthlərdən baş verir.

Son illərdə yaşayış və ofis kimi müasir məkanlarda döşəmədən tavana qədər uzanan geniş şüşə səthlərin istifadəsinin artması radiatorların başqa divarlarda yerləşdirilməsini zəruri edir. Bu isə isitmə baxımından daha səmərəsiz bir həll yaradır.

Döşəmə konvektorları şüşə görünüşünə mane olmadan döşəməyə sıfır səviyyədə quraşdırılması, dekorativ və estetik görünüşü, ən əsası isə səmərəli isitmə və şüşə qarşısında yüksək komfort təmin etməsi səbəbindən klassik radiatorları tədricən əvəz edən müasir isitmə sistemlərindən birinə çevrilmişdir.

12. Konvektorlar ağıllı ev sistemlərinə inteqrasiya oluna bilərmi?

Bəli. Konvektorlar ağıllı ev sistemlərinə tam inteqrasiya oluna və təyin etdiyiniz otaq temperaturuna əsasən klapanı və fan sürətini idarə edə bilər.

Sistemə uzaqdan mobil telefon vasitəsilə giriş də mümkün ola bilər.

İnteqrasiya üçün mühəndislərimizdən texniki dəstək alınması tövsiyə olunur.

13. Konvektorları istədiyimiz rəngdə sifariş edə bilərikmi?

STEKON döşəmə konvektorlarında digər markalardan fərqli olaraq həm davamlılıq, həm də estetika baxımından xüsusi olaraq hazırlanmış öz istehsalımız olan dekorativ barmaqlıqlardan istifadə edilir.

Bu barmaqlıqlar alüminium və ya bürünc anodlaşdırılmış formada təqdim edilə bildiyi kimi, döşəmə örtüyünüzə və ya pəncərə profillərinə tam uyğunlaşdırılaraq istənilən rəngdə soba boyası ilə də istehsal edilə bilər.

14. Konvektorların texniki xidmətə ehtiyacı varmı və necə təmizlənir?

Fanlı və fansız konvektorlarda texniki xidmət əsasən tozların təmizlənməsindən ibarətdir.

Cihazın üzərindəki dekorativ barmaqlıq qaldırılaraq tozsoran vasitəsilə cihaz daxilində yığılmış toz və çirklər mütəmadi olaraq təmizlənməlidir.

Bu təmizləmə cihazın səmərəliliyini də artırır.

Təmizliyin yay və qış mövsümləri arasındakı keçid dövrlərində, təxminən 6 ayda bir aparılması məqsədəuyğundur.

15. Konvektorlar evin havasını qurudurmu?

Bu vəziyyət konkret olaraq konvektordan deyil, bütün isitmə cihazlarının işləməsi nəticəsində yaranır.

Konvektorla isitmə zamanı otaqdakı nəmlik səviyyəsi radiator və ya kondisionerlə isidilən bir mühitdən fərqli deyil.

16. Fanlı konvektorlar tozu havaya qaldırırmı?

STEKON konvektorlarının fan hava sərfi döşəmə konvektorlarının istifadəsinə uyğun şəkildə optimallaşdırıldığı üçün toz qaldırma problemi minimuma endirilmişdir.

Müntəzəm texniki xidmət həyata keçirildiyi müddətdə toz dövranı ilə bağlı problem yaranmır.

17. Evim üçün ən uyğun konvektor modelini necə müəyyən edə bilərəm?

Hər bir daxili məkanın şəraitindən asılı olaraq fərqli isitmə tələbatı mövcuddur.

Tələb olunan isitmə gücü müəyyən edildikdən sonra seçdiyiniz cihazın istilik gücünü Smartstep seçim proqramı vasitəsilə hesablaya və uyğunluğunu yoxlaya bilərsiniz.

Digər məhdudlaşdırıcı amil döşəmə şapının hündürlüyüdür. Mövcud şap hündürlüyünə uyğun olaraq seçiləcək konvektorun hündürlüyü müəyyən edilməlidir.

Daha sonra seçdiyiniz model üzrə istilik gücü hesablanaraq uyğunluğu təsdiqlənməlidir.

Konvektor uzunluğunun şüşə səthin uzunluğu qədər olması tövsiyə edilir.

18. Fan sıradan çıxarsa dəyişdirilə bilərmi? Döşəməni qırmaq lazımdırmı?

Xeyr. Döşəmənin qırılmasına ehtiyac yoxdur.

STEKON döşəmə konvektorlarında bütün servis əməliyyatları yuxarıdan, dekorativ barmaqlıq qaldırılaraq həyata keçirilir.

Cihazın üzərindəki üzərində gəzməyə uyğun dekorativ barmaqlıq sabitlənməyib və əl ilə asanlıqla qaldırıla bilir.

Barmaqlıq qaldırıldıqdan sonra tangensial fan qrupuna, elektrik bağlantı qutusuna və serpantinə birbaşa giriş əldə edilir.

Fan qrupu sökülüb-taxılan bağlantı vasitəsilə çıxarılaraq yenisi ilə dəyişdirilir.

Əməliyyat orta hesabla 1 saat davam edir və şapa, döşəmə örtüyünə və ya su sisteminə müdaxilə tələb olunmur.

Döşəmənin daxilində quraşdırılan məhsul üçün bu xüsusiyyət ən mühüm konstruktiv qərarlardan biridir və məhsul alınmazdan əvvəl mütləq nəzərə alınmalıdır.

19. Mövcud şap hündürlüyüm üçün hansı konvektor modeli uyğundur?

Model seçimində ilk məhdudlaşdırıcı amil cihazın yerləşəcəyi kanalın xalis dərinliyidir.

STEKON müxtəlif korpus hündürlükləri təklif edir və uyğun modeli aşağıdakı qaydada müəyyən edə bilərsiniz:

Hesablama aşağıdakı kimi aparılır:

Ümumi döşəmə qalınlığı = Korpus hündürlüyü + Ayaq payı + Döşəmə örtüyünün qalınlığı

• Ayaq payı: Cihaz hündürlük tənzimləmə vintləri üzərində yerləşir. Səviyyələndirmə üçün minimum 5 mm pay nəzərdə tutulmalıdır.

• Döşəmə örtüyü: Dekorativ barmaqlığın üst səthi tamamlanmış döşəmə ilə eyni səviyyədə olmalıdır. Parket üçün tipik olaraq 12–15 mm, keramika üçün 10–12 mm + yapışdırıcı, mərmər üçün isə 20–30 mm pay nəzərdə tutulmalıdır.

• Kanal eni: Açılacaq kanal cihazın kənarlarından hər istiqamətdə minimum 5 sm geniş olmalıdır.

20. Otağım üçün fansız konvektor kifayətdirmi, yoxsa fanlı model seçməliyəm?

Qərar otağın istilik itkisinə və istifadə edilə bilən şüşə önü uzunluğuna əsasən verilməlidir.

Praktik qayda aşağıdakı kimidir:

Fansız model (SC seriyası) aşağıdakı hallarda kifayət edir:

• Konvektor otaq üçün köməkçi istilik mənbəyidirsə və döşəmədən isitmə və ya radiator kimi başqa istilik mənbəyi mövcuddursa

• Əsas məqsəd şüşə qarşısında soyuq havanın aşağı enməsinin və kondensasiyanın qarşısını almaqdırsa

• Otağın istilik itkisi aşağıdırsa və şüşə önü uzunluğu tələb olunan istilik gücünü təmin etmək üçün kifayət qədər uzundursa

• Tamamilə səssiz işləmə tələb edilirsə, məsələn yataq otaqlarında

Fanlı model (LC seriyası) aşağıdakı hallarda tələb olunur:

• Konvektor otağın əsas istilik mənbəyidirsə

• Şüşə önü uzunluğu fansız cihazla tələb olunan istilik gücünü təmin etmək üçün kifayət etmirsə

• Sistem aşağı temperaturlu rejimdə, məsələn istilik nasosu ilə 45/35 °C rejimində işləyirsə

• Otağın sürətli şəkildə isidilməsi tələb olunursa — fanlı cihaz otaq temperaturunu nəzərəçarpacaq dərəcədə daha qısa müddətdə yüksəldir

İstilik gücünün müqayisəsi:
Eyni korpus ölçüsündə fanlı cihaz fansız cihazdan təxminən 5 dəfə yüksək istilik gücü təmin edir.

75/65/20 °C rejimində:

• SC80-240: metrə təxminən 227 W

• LC80-240: metrə təxminən 1180 W

Qərar vermə mərhələləri:

1. Otağın ümumi istilik itkisini hesablayın (W).

2. Bu istilik itkisinin nə qədər hissəsinin konvektor vasitəsilə qarşılanacağını müəyyən edin.

3. Şüşə qarşısında istifadə edilə bilən uzunluğu ölçün. Konvektorun uzunluğunun şüşənin eni qədər olması tövsiyə edilir.

4. İstifadə edilə bilən uzunluq × fansız cihazın metrə düşən istilik gücü ≥ tələb olunan istilik gücüdürsə, fansız cihaz kifayətdir.

5. Kifayət etmədikdə əvvəlcə daha hündür korpuslu model (110 mm), daha sonra isə fanlı model seçilməlidir.

20. STEKON döşəmə konvektorlarının kataloqda göstərilən istilik gücü dəyərləri müstəqil laboratoriya sınaqları ilə təsdiqlənibmi?

Bəli.

STEKON-un LC65, LC80, LC110, LK115, LK140, SC80 və SC110 döşəmə konvektoru modelləri müstəqil laboratoriyalarda sınaqdan keçirilmişdir.

Dərc olunan isitmə və soyutma gücü göstəriciləri müvafiq standartlara uyğun həyata keçirilmiş performans sınaqlarının nəticələrinə əsaslanır.

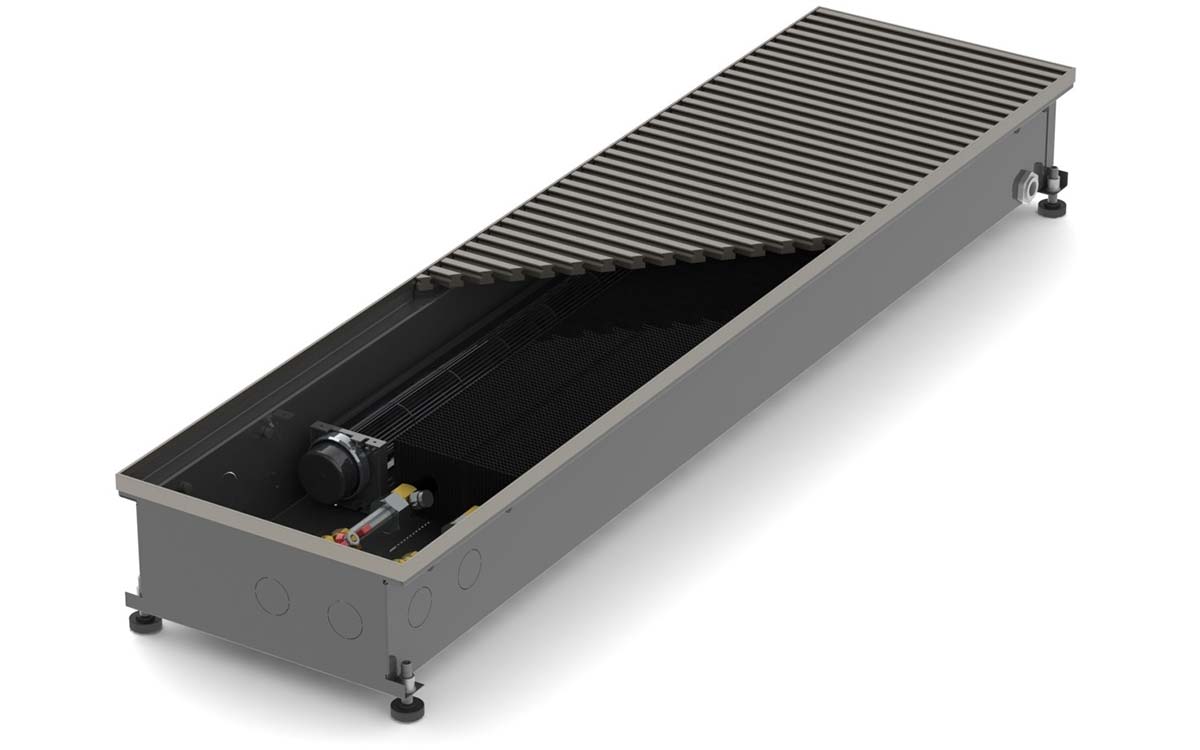

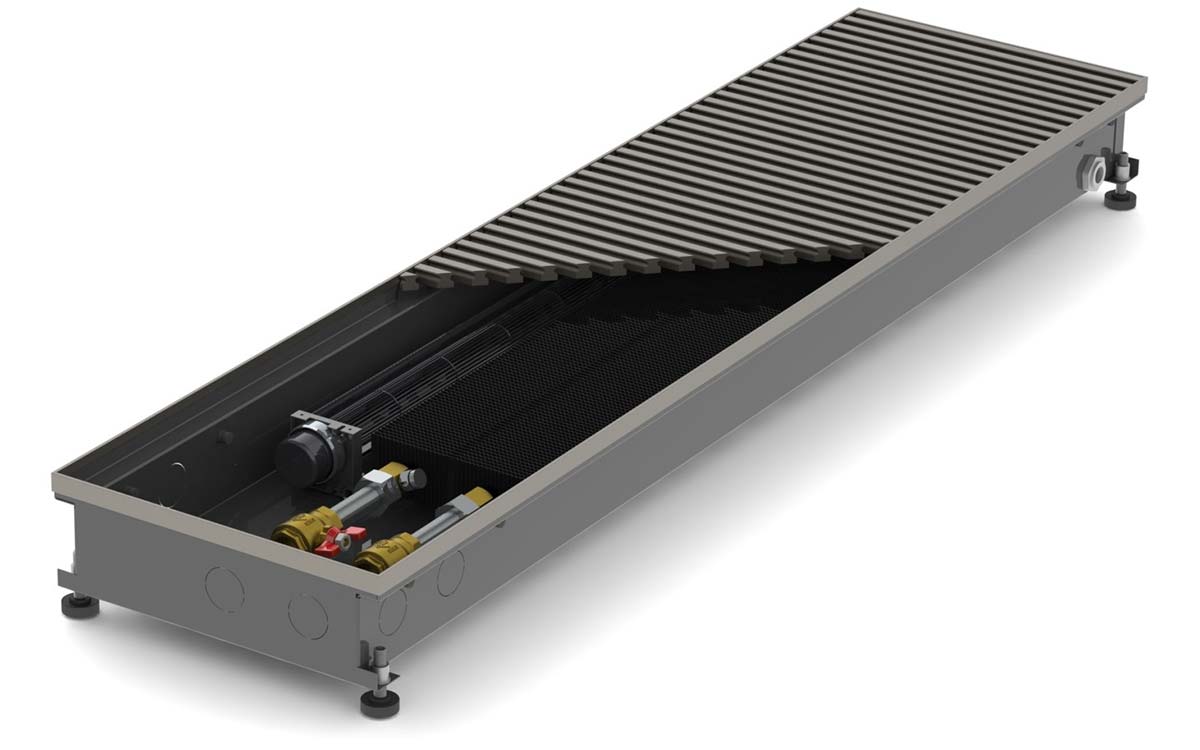

• LC80 və LC110 fanlı döşəmə konvektorları:
  İstilik gücü cihazın uzunluğuna, korpus eninə, suyun giriş/çıxış temperaturlarına və fan sürətinə görə dəyişir. Sınaqlar EN 16430 standartına uyğun olaraq ISO/IEC 17025 çərçivəsində akkreditə olunmuş HEATEST laboratoriyasında həyata keçirilmişdir (Sınaq Hesabatı No: 017/2026). STEKON kataloqlarında dərc edilən istilik gücü göstəriciləri müstəqil sınaq nəticələri ilə eynidir.

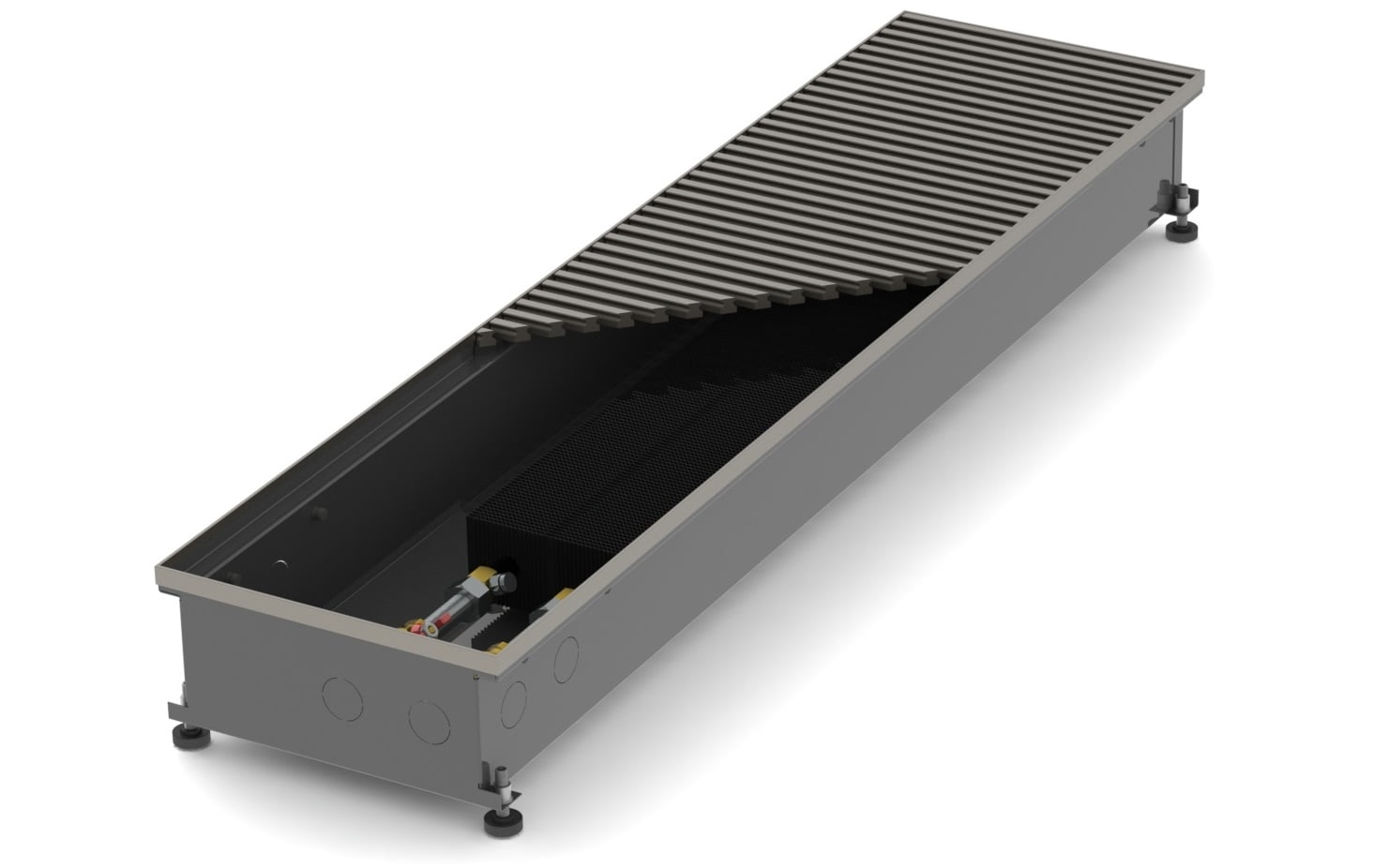

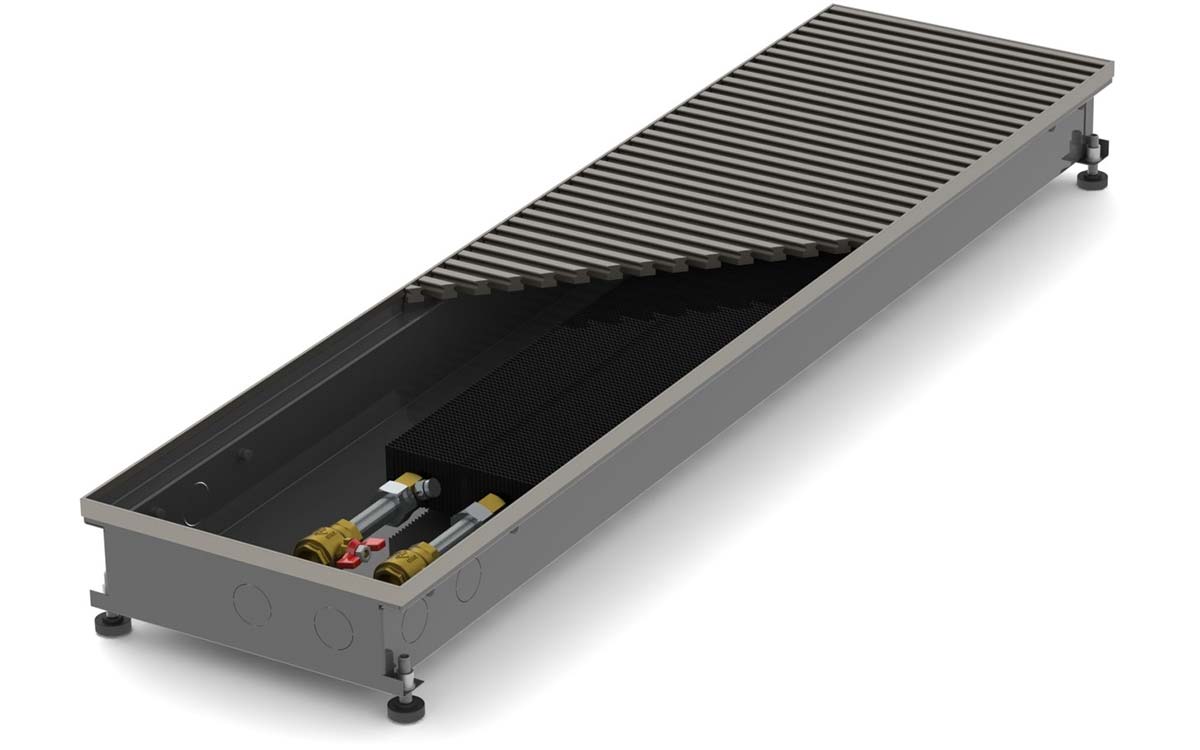

• SC80 və SC110 fansız, təbii konveksiyalı döşəmə konvektorları:
  İstilik gücü cihazın uzunluğuna, korpus eninə və suyun giriş/çıxış temperaturlarına görə dəyişir. Performans göstəriciləri TS EN 442-2 / Mart 2015 standartına əsasən ELBA Laboratoriyalarında həyata keçirilmiş sınaqlara əsaslanır (Sınaq Hesabatı No: 2022-94).

• LK115 fanlı isitmə və soyutma konvektoru:
  Paslanmayan poladdan drenaj tavası, yüksək məhsuldarlıqlı serpantin və Ø60 mm tangensial fanlarla təchiz edilmişdir. İsitmə və soyutma performansı EN 442-2, EN 16430-2 və EN 16430-3 standartlarına uyğun olaraq ISO/IEC 17025 çərçivəsində akkreditə olunmuş HEATEST laboratoriyasında müstəqil şəkildə sınaqdan keçirilmişdir (Sınaq Hesabatı No: 018/2026).

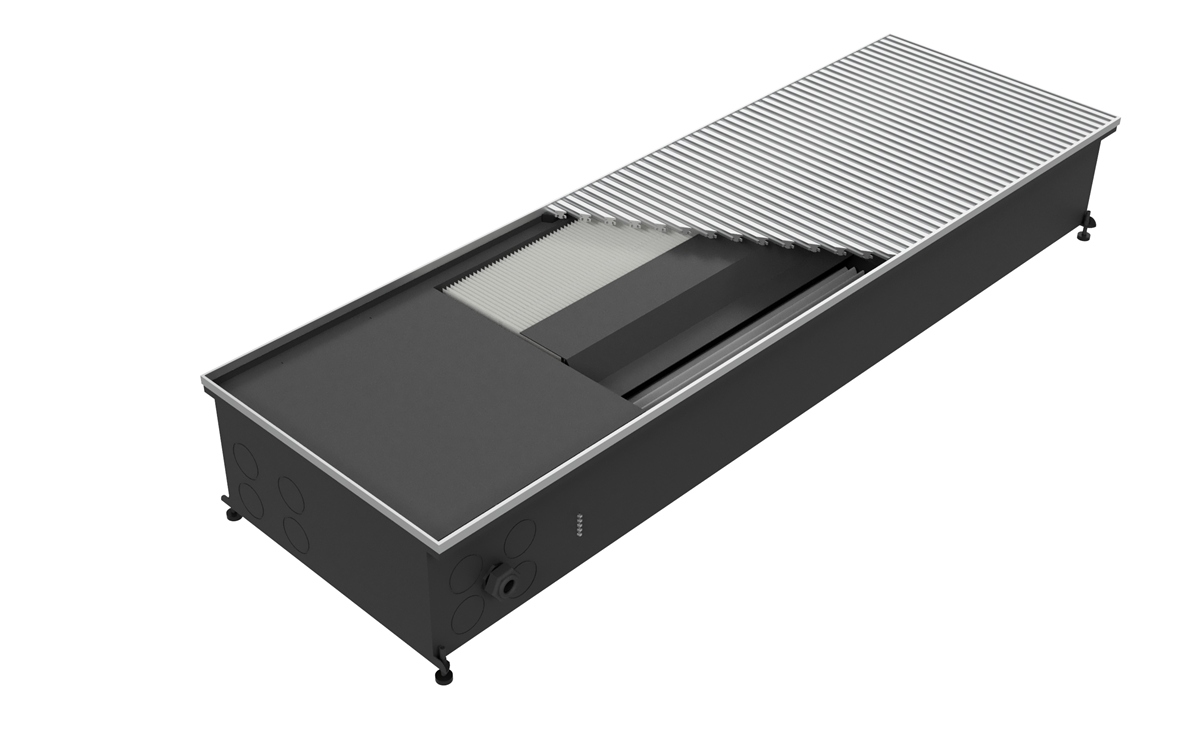

• LK140 fanlı isitmə və soyutma konvektoru:
  Paslanmayan poladdan drenaj tavası, yüksək məhsuldarlıqlı serpantin və Ø60 və ya Ø80 mm tangensial fanlarla təchiz edilmişdir. İsitmə və soyutma performansı EN 442-2, EN 16430-2 və EN 16430-3 standartlarına uyğun olaraq ISO/IEC 17025 çərçivəsində akkreditə olunmuş HEATEST laboratoriyasında müstəqil şəkildə sınaqdan keçirilmişdir (Sınaq Hesabatı No: 019/2026).

• LC65 fanlı döşəmə konvektoru:
  Modelin performans və istilik gücü göstəriciləri də müstəqil akkreditə olunmuş laboratoriya sınaqlarına əsaslanır.

Bu sınaqlar sayəsində STEKON kataloqlarında göstərilən istilik gücü göstəriciləri yalnız nəzəri hesablamalara deyil, standartlaşdırılmış laboratoriya şəraitində ölçülmüş real performans nəticələrinə əsaslanır.

Layihə üçün seçim aparılarkən müvafiq modelin cihaz ölçüləri, su temperatur rejimi və fanlı modellərdə fanın iş sürəti nəzərə alınmalıdır.
