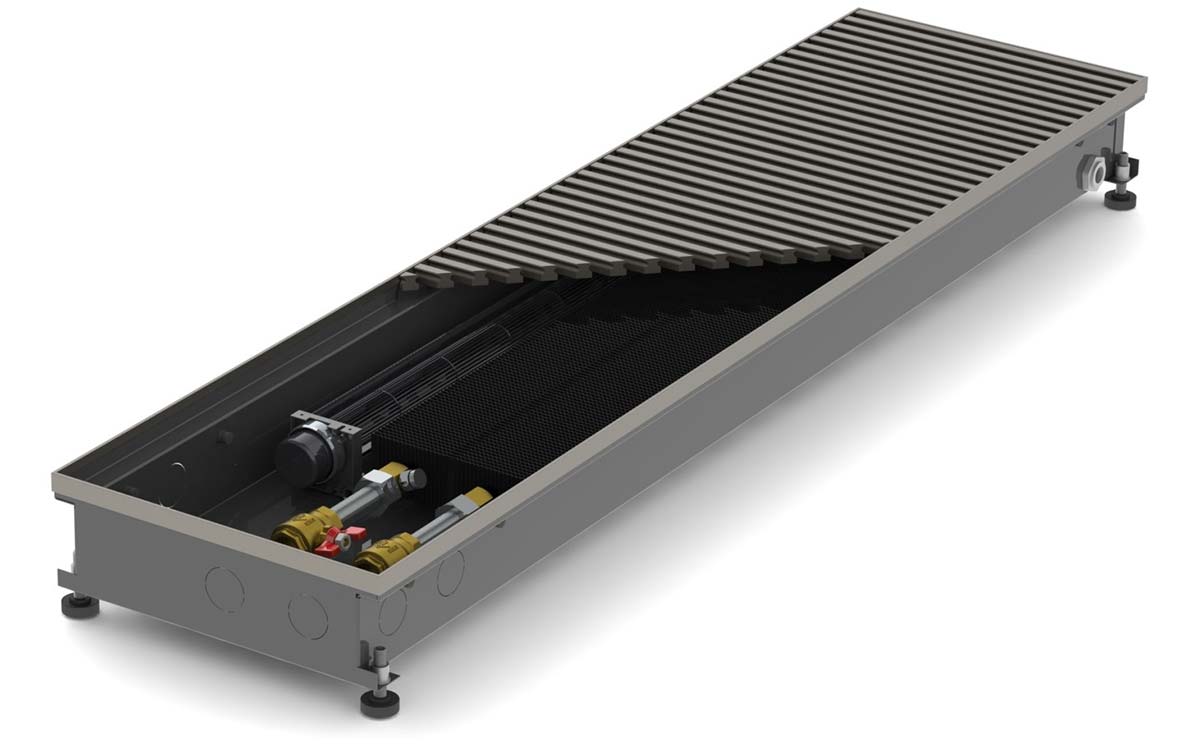

LC80 Fanlı Konvektor
LC80
STEKON döşəmə tipli konvektorlar, geniş xarici şüşə səthləri olan mühitlərdə yüksək termal rahatlıq şəraitini təmin etmək üçün nəzərdə tutulmuşdur. Bu rahatlıq, soyuq şüşə səthlərinin ön hissəsində yaradılan termal pərdə ilə təmin edilir. Eyni zamanda şüşə səthində yarana biləcək kondensasiya problemini də qarşısını alır. Konvektorlar, isti su mənbəli istilik mübadiləsi ilə isti hava sirkulyasiyasını, fan dəstəkli və ya təbii konveksiya ilə təmin edirlər.
LC seriyası fanlı konvektorlar 24V DC təhlükəsiz gərginliklə işləyirlər. İnteqrasiya olunmuş EC fanlar çox aşağı enerji sərfiyyatına malik olub, mühitin temperatur dəyərinə görə termostatdan və ya bina avtomatlaşdırma sistemindən aldığı məlumatla öz sürətini tənzimləyir. 0-10V giriş siqnalına uyğundur.
STEKON LC80 fanlı döşəmə konvektorlarının istilik performans dəyərləri, döşəmə konvektorlarının performans testlərini müəyyən edən EN 16430 standartına əsasən, ISO/IEC 17025 akkreditasiyasına malik müstəqil bir test laboratoriyasında həyata keçirilən testlərə əsaslanır.
Smartstep Selection ilə bütün məhsul seçimlərini sürətli və asan bir şəkildə edərkən yaratdığınız layihələrin texniki çıxışlarını tək bir düymə ilə çap edə bilərsiniz.
Kataloglar ve Araçlar
Texniki Ölçülər
STEKON LC80 fanlı döşəmə konvektorunun istilik gücü cihazın uzunluğundan, korpusun enindən, suyun giriş/çıxış temperaturundan və fan sürətindən asılı olaraq dəyişir. Aşağıdakı göstəricilər döşəmə konvektorlarının performans sınaqlarını müəyyən edən EN 16430 standartına uyğun olaraq, ISO/IEC 17025 çərçivəsində akkreditə olunmuş HEATEST laboratoriyasında aparılmış müstəqil sınaqlara əsaslanır (Sınaq Hesabatı № 017/2026). Kataloqda dərc olunan göstəricilər bu sınaq nəticələri ilə eynidir.
Model | Korpusun hündürlüyü | Korpusun eni |
|---|---|---|
LC80-200 | 80 mm | 200 mm |
LC80-240 | 80 mm | 240 mm |
LC80-300 | 80 mm | 300 mm |
STEKON LC80 Fanlı Döşəmə Konvektoru — İstilik Gücü (W)
Su rejimi 75/65 °C, otaq temperaturu 20 °C
Uzunluq (mm) | LC80-200 – Sürət 1 | LC80-200 – Sürət 2 | LC80-200 – Sürət 3 | LC80-240 – Sürət 1 | LC80-240 – Sürət 2 | LC80-240 – Sürət 3 | LC80-300 – Sürət 1 | LC80-300 – Sürət 2 | LC80-300 – Sürət 3 |
|---|---|---|---|---|---|---|---|---|---|
1000 | 428 | 482 | 525 | 740 | 882 | 955 | 984 | 1148 | 1251 |
1250 | 581 | 654 | 713 | 1012 | 1206 | 1306 | 1334 | 1558 | 1698 |
1500 | 732 | 827 | 901 | 1284 | 1531 | 1657 | 1684 | 1968 | 2145 |
1750 | 885 | 999 | 1089 | 1556 | 1855 | 2008 | 2035 | 2377 | 2591 |
2000 | 1038 | 1172 | 1277 | 1828 | 2179 | 2359 | 2387 | 2787 | 3038 |
2250 | 1192 | 1346 | 1467 | 2100 | 2503 | 2711 | 2734 | 3199 | 3487 |
2500 | 1344 | 1515 | 1651 | 2372 | 2828 | 3062 | 3089 | 3607 | 3932 |
2750 | 1497 | 1690 | 1842 | 2644 | 3152 | 3413 | 3437 | 4019 | 4381 |
3000 | 1649 | 1861 | 2028 | 2916 | 3476 | 3764 | 3812 | 4425 | 4823 |
STEKON LC80 Fanlı Döşəmə Konvektoru — İstilik Gücü (W)
Su rejimi 55/45 °C, otaq temperaturu 20 °C
Uzunluq (mm) | LC80-200 – Sürət 1 | LC80-200 – Sürət 2 | LC80-200 – Sürət 3 | LC80-240 – Sürət 1 | LC80-240 – Sürət 2 | LC80-240 – Sürət 3 | LC80-300 – Sürət 1 | LC80-300 – Sürət 2 | LC80-300 – Sürət 3 |
|---|---|---|---|---|---|---|---|---|---|
1000 | 238 | 274 | 305 | 412 | 502 | 555 | 548 | 653 | 727 |
1250 | 323 | 372 | 414 | 563 | 687 | 759 | 743 | 887 | 987 |
1500 | 408 | 471 | 524 | 715 | 871 | 963 | 938 | 1120 | 1247 |
1750 | 493 | 569 | 633 | 866 | 1056 | 1167 | 1133 | 1353 | 1506 |
2000 | 578 | 667 | 743 | 1018 | 1240 | 1371 | 1329 | 1586 | 1766 |
2250 | 664 | 766 | 852 | 1169 | 1425 | 1575 | 1522 | 1821 | 2026 |
2500 | 748 | 862 | 960 | 1321 | 1609 | 1779 | 1720 | 2053 | 2285 |
2750 | 834 | 962 | 1070 | 1472 | 1794 | 1983 | 1914 | 2287 | 2546 |
3000 | 918 | 1059 | 1179 | 1624 | 1978 | 2187 | 2123 | 2519 | 2803 |
Sual: LC80 istilik nasosu ilə işləyirmi?
Bəli. LC seriyalı fanlı döşəmə konvektorları aşağı və orta temperatur rejimlərində işləyə bildiyi üçün istilik nasoslu sistemlər üçün uyğundur.
Hazırda R290 (propan) soyuducu agentli monoblok istilik nasosları 55–65 °C diapazonunda çıxış suyu temperaturu təmin edə bilir. Bu, konvektor seçimi baxımından mühüm üstünlükdür: sistem 45/35 °C kimi çox aşağı temperatur rejiminə keçmədən 55/45 °C rejimində işləyə bilər və cihazın istilik gücünün əhəmiyyətli hissəsi qorunub saxlanılır.
Su rejiminə görə LC80 istilik gücü
Su rejimi | Güc (75/65 rejiminə nisbətən) | Tipik istilik mənbəyi |
|---|---|---|
75/65 °C | 100% | Kombi, qazan, mərkəzi istilik sistemi |
55/45 °C | ≈ 58% | R290 istilik nasosu, kondensasiya kombisi |
45/35 °C | ≈ 36% | Aşağı temperaturlu istilik nasosu, döşəmədən isitmə ilə ümumi dövrə |
Nümunə: Uzunluğu 2000 mm olan LC80-240 modeli maksimum fan sürətində 75/65 °C su rejimində 2.359 W, 55/45 °C rejimində isə 1.371 W istilik gücü təmin edir. Eyni istilik itkisini 55/45 °C rejimində qarşılamaq üçün cihazın uzunluğunun təxminən 1,7 dəfə artırılması və ya daha geniş modelin seçilməsi tələb olunur. 300 mm enində olan LC80-300 eyni uzunluqda 1.766 W istilik gücü verdiyi üçün bir çox halda cihazı uzatmaq əvəzinə daha geniş model seçmək daha praktik həll olur.
İstilik nasosu tətbiqlərində nəzərə alınmalı məqamlar:
Cihaz seçimi mütləq layihənin faktiki su rejiminə əsasən aparılmalıdır. 75/65 °C göstəricilərinə əsasən edilən seçim istilik nasoslu sistemdə tələb olunan gücün təmin edilməməsinə səbəb ola bilər.
Fansız (SC) modellərdə su temperaturu aşağı düşdükcə istilik gücünün azalması daha kəskin olur. İstilik nasoslu sistemlərdə fanlı LC seriyasına üstünlük verilməsi tövsiyə olunur.
LC seriyası 0–10 V proporsional idarəetməni dəstəklədiyi üçün istilik nasosunun modulyasiyalı iş rejiminə uyğunlaşır. Bu, on/off prinsipi ilə işləyən cihazlarla müqayisədə daha stabil otaq temperaturu və daha yüksək sistem səmərəliliyi təmin edir.
Döşəmədən isitmə sistemi ilə eyni dövrədə istifadə oluna bilər.
Seçimi Smartstep Selection proqramında layihənin faktiki su rejimini daxil etməklə təsdiqləyin.
