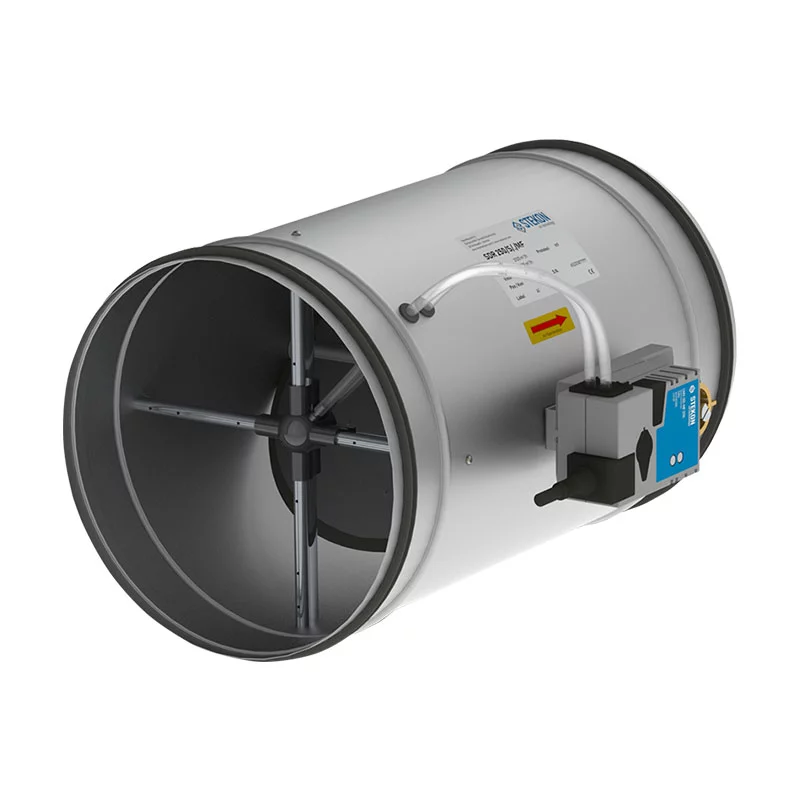

Yuvarlak VAV Terminal Üniteleri
SDR
STEKON SDR; termostattan veya bina otomasyon sisteminden aldığı veriler doğrultusunda odaya gönderilen şartlandırılmış hava debisini, minimal basınç düşümü ve düşük gürültü değerleri sağlayarak ayarlar. Ünite içerisindeki hava akış sensörü sayesinde anlık hava değişimini algılar, damper pozisyonunu basınçtan bağımsız olarak istenen hava debisini geçirecek şekilde konumlandırır.
VAV Ünitesi hizmet verdiği ortamın insan sayısı veya soğutma gereksinimi gibi değişen koşullarına göre yerel veya merkezi sistemden aldığı sinyale bağlı olarak hava debisini ayarlayarak iyi hava kalitesi sağlamanın yanında aşırı havalandırmanın da önüne geçmiş olur.
SDR Dairesel VAV Terminal Ünitesi tüm kesitteki hava akış hızını doğru noktalardan ölçerek ve tüm bunların ortalamasını alarak hassas debi ayarı sağlamaktadır.
Smartstep Selection ile tüm ürün seçimlerini hızlı ve kolay bir biçimde yaparken oluşturduğunuz projelerin teknik çıktılarını tek bir tuşla yazdırabilirsiniz.
Kataloglar ve Araçlar
Dairesel VAV Teknik Seçim Tablosu
BOYUT DN (mm) | 1,2 m/s – Vmin (m³/h) | 7 m/s – V (m³/h) | 7 m/s – ΔPmin (Pa) | 12 m/s – Vnom (m³/h) | 12 m/s – ΔPmin (Pa) |
|---|---|---|---|---|---|
100 | 32 | 188 | 30 | 322 | 70 |
125 | 51 | 297 | 30 | 509 | 70 |
160 | 84 | 491 | 20 | 841 | 50 |
200 | 132 | 772 | 15 | 1323 | 40 |
250 | 208 | 1212 | 15 | 2077 | 25 |
315 | 331 | 1932 | 15 | 3312 | 25 |
400 | 536 | 3126 | 15 | 5358 | 25 |
Yuvarlak VAV Terminal Üniteleri (Değişken Debi Ayar Damperi)
Stekon Air Dairesel VAV (Variable Air Volume) Terminal Üniteleri, modern havalandırma sistemlerinde hassas hava debisi kontrolü sağlamak için tasarlanmıştır. Ofisler, hastaneler, oteller ve laboratuvarlar gibi konforun ve enerji tasarrufunun kritik olduğu alanlarda, taze hava ihtiyacına göre değişken debi kontrolü sunar. Galvaniz çelikten üretilen gövde yapısı, yüksek sızdırmazlık sınıfı ve kompakt tasarımıyla asma tavan arası uygulamalar için ideal çözümdür.
Neden Stekon Dairesel VAV Ünitesi?
Hassas Ölçüm: Entegre ölçüm sensörü (özel tasarım) sayesinde +/- %5 hassasiyetle debi kontrolü.
Yüksek Sızdırmazlık: Damper sızdırmazlık sınıfı EN 1751 Class 4
Motor ve Otomasyon Uyumu: Belimo VAV motoru ile birlikte; 0-10V, 2-10V analog veya Modbus/BACnet haberleşme seçenekleri.
İzolasyon Seçenekleri: Ses yutumu ve ısı yalıtımı için çift cidarlı (izoleli) üretim imkanı.
Kolay Montaj: Sızdırmaz contalı giriş-çıkış ağızları ile kanala hızlı montaj.
