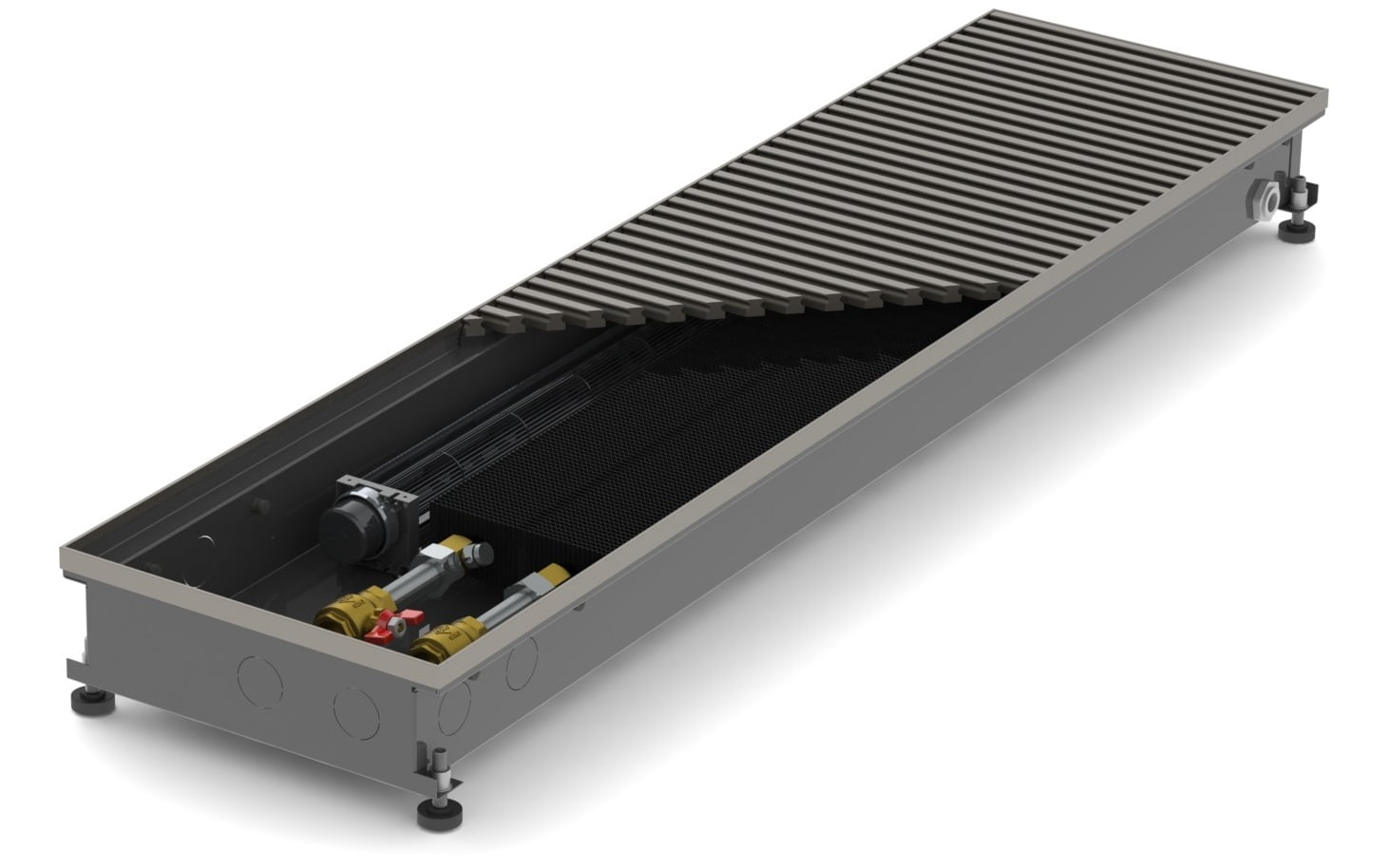

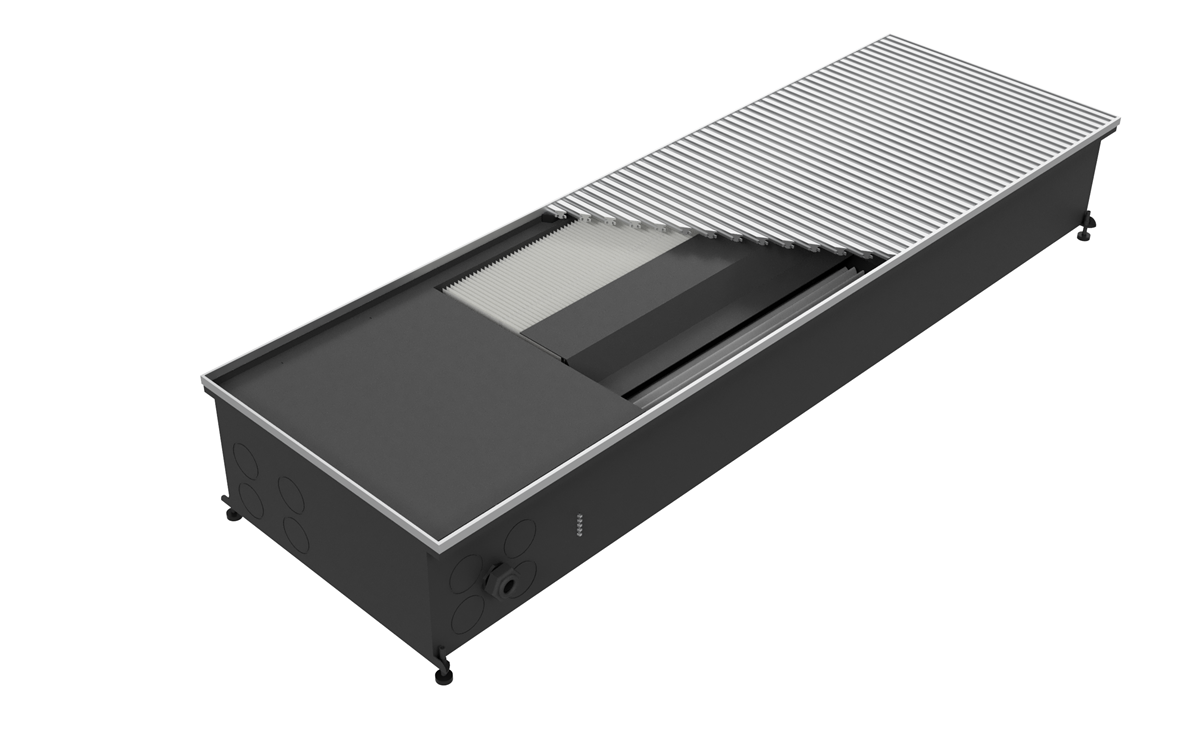

Stekon Yer Konvektörü

Stekon Yer Konvektörü

STEKON yer tipi konvektör, geniş dış cam yüzeylerinin olduğu ortamlarda yüksek termal konfor şartları sağlamak için tasarlanmıştır. Bu konfor, soğuk cam yüzeylerinin ön tarafında oluşturulan termal perde ile sağlanır. Aynı zamanda cam yüzey üzerinde olası bir yoğuşma problemini de önler. Konvektörler, sıcak su kaynaklı ısı değişimi ile sıcak hava sirkülasyonunu, fan destekli veya doğal konveksiyonlu olarak sağlarlar.

LC serisi fanlı konvektörler 24V DC güvenli voltaj ile çalışırlar. Entegre EC fanlar çok düşük enerji tüketimine sahip olup ortamın sıcaklık değerine göre termostattan veya bina otomasyonundan aldığı bilgi ile kendi hızını ayarlar. 0-10V giriş sinyaline uygundur.

Stekon Yer Konvektörü Avantajları

• Fanlı veya fansız konvektör seçenekleri

• 24 V DC besleme voltajı ile ekonomik ve güvenli işletme

• 1000 mm'den 3000 mm'ye kadar tek parça konvektör boyu

• 65 – 80 veya 110 mm konvektör yüksekliği seçenekleri

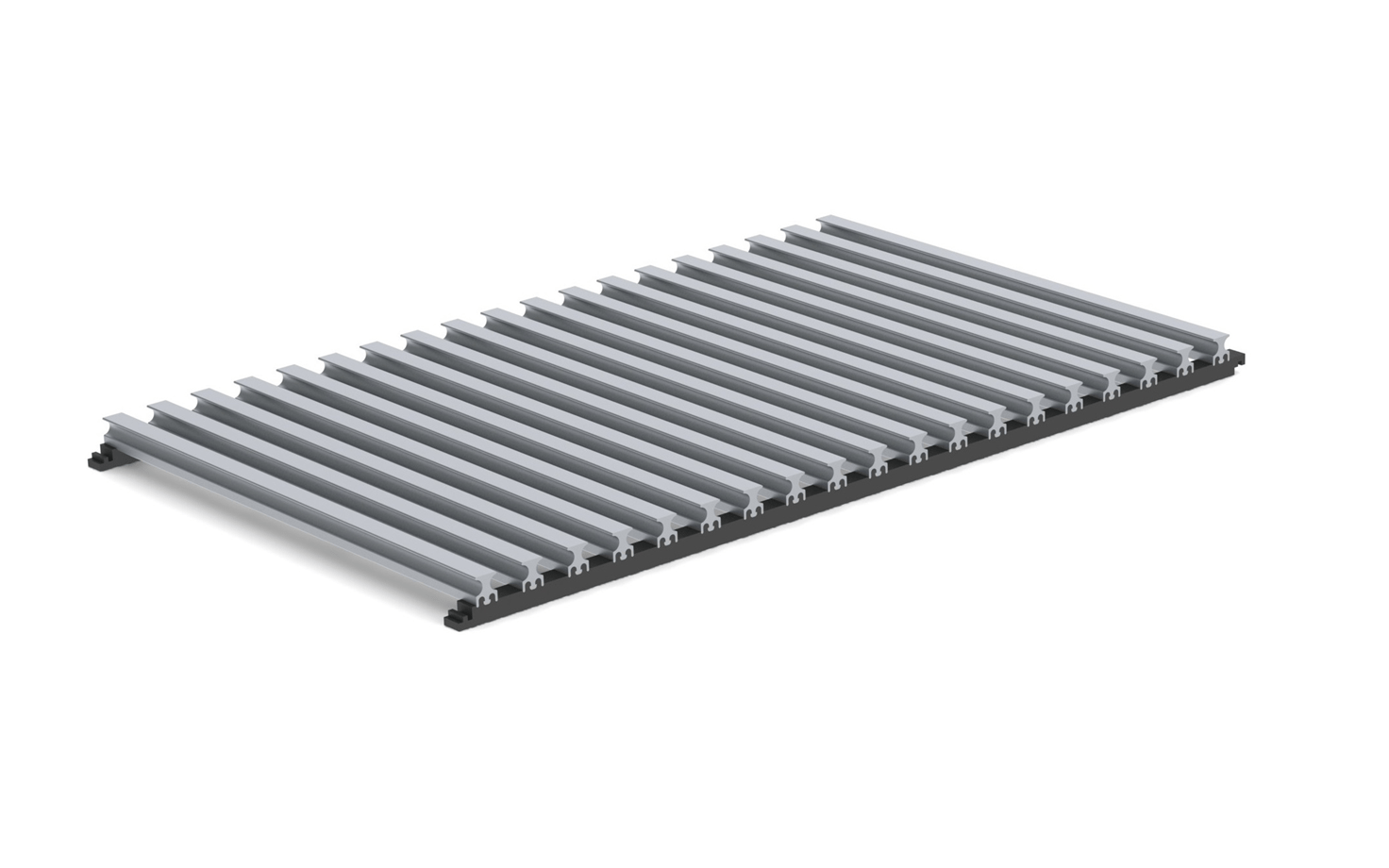

• Çeşitli menfez ve çerçeve seçenekleri

• Özel kaplama opsiyonları

• Ultra sessiz çapraz akışlı fanlar

• Konforlu ve sürekli 0-10 V hız kontrol voltajı

• Tak-Çalıştır kutusu sayesinde kolay kurulum

• EN 442-2'ye göre test edilmiş konvektör serpantinleri

Yer tipi konvektör seçim önerileri

• Konvektörün oda için ana veya yardımcı ısı kaynağı olup olmayacağına veya ısı perdesi olarak kullanılıp kullanılmayacağına karar verilmelidir.

• Odadaki toplam ısı kaybı ve bunun ne kadarının konvektörden sağlanacağı belirlenmelidir.

• Fansız konvektörün gerekli ısı kapasitesini sağlayıp sağlamadığı ve buna bağlı fan desteğine ihtiyaç olup olmadığı saptanmalıdır.

• Konvektörü boyutlandırmak için mevcut olan uzunluk ve kesit alanı dikkate alınmalıdır.

• Fanlı konvektörün çalışması için gerekli olan trafolara (24 V DC çıkışlı) uygun bir yer belirlenmelidir.

• Odada kullanılacak termostat için uygun bir yer belirlenmelidir.

• Konvektör için su bağlantısı ve kablolama gereksinimlerini göz önünde bulundurarak tesisatta düzenlemeler yapılmalıdır.

Konstrüksiyon, Malzemeler

• Boyalı galvaniz çelik kasa

• Alüminyum menfez ve çerçeveler

• Alüminyum kanat-bakır borulu serpantin

• Siyah boyalı galvaniz çelik fanlar

Aksesuarlar, Özel varyasyonlar

• 0-10 V veya aç/kapa çalışan kontrol seçenekleri

• Uzun kenara veya kısa kenara paralel menfez seçenekleri

• Eloksal kaplı veya RAL boyalı menfezler

• Açılı köşe bağlantı parçaları

• Kısa veya uzun kenardan su bağlantısı

Yer Konvektörleri Hakkında Sıkça Sorulan Sorular

1. Konvektörleri siparişten kaç gün sonra teslim alabilirim?

Sipariş adedinize göre değişmekle birlikte ortalama 3-4 hafta içerisinde teslim edilmektedir.

2. Konvektörleri nereden teslim alabilirim?

İstanbul Esenyurt fabrikamızdan teslim alabilirsiniz veya talep ederseniz ücreti karşılığı nakliye tarafımızdan yapılıp adresinize teslim edilebilir.

3. Konvektörlerin garantisi var mıdır?

STEKON yer konvektörlerinde gövde, serpantin ve menfez için 2 yıl garanti verilmektedir. Fanlı modellerdeki EC motorlu tanjansiyel fan gruplarına ise sektör standardının üzerinde, 5 yıl garanti sağlanmaktadır. Garanti, ürünün usulüne uygun montajı ve periyodik bakımının yapılması koşuluyla geçerlidir.

4. Konvektörleri evimdeki kombi ile kullanabilir miyim?

Evet, kullanabilirsiniz. Klasik radyatörler gibi konvektörler de sıcak su sağladığınız kombi, kazan, merkezi sistem gibi cihazlarla birlikte kullanıma uygundur.

5. Konvektörlerin montajını nasıl yaparım?

Konvektörler cam önünde; şap içinde veya yükseltilmiş döşemede kullanılırlar.

Şap dökülmeden uygun ölçülerde bırakılan kanallar içerisine veya mevcut şap var ise kırılarak açılan kanallar içerisine uygun yükseklikte cihazlar yerleştirilir. Bu kanalların ölçü sınırları konvektör kenarlarından min. 5 cm daha fazla olmalıdır.

Yükseklik ayar vidaları ile terazilemesi yapıldıktan sonra yere sabitlenir. Su bağlantıları esnek hortumlar yardımı ile cihaz içi serpantine bağlanır. Elektrik bağlantıları tarif edildiği şekilde yapılır.

Daha sonra beton içerisinde kalacak şekilde konulduğu kanal çevresine şap dökülür. Parke, halı, mermer gibi döşeme yüksekliği dikkate alınarak şap yüksekliği belirlenir.

İnce işler tamamlandıktan sonra cihaz üzerindeki koruma levhası çıkartılarak cihaz yanında gönderilen dekoratif menfez cihaz üzerine serilir.

Detaylı montaj videosu için :

6. Konvektörlerin sıcak su bağlantısını nasıl yaparım?

Konvektörlerin su bağlantıları, siparişte aksi belirtilmediği sürece sol taraftandır (oda içerisinden cihaza bakıldığı şekliyle). Tıpkı radyatör bağlantıları gibi döşeme altından gelen sıcak su giriş ve çıkış boruları konvektör içerisindeki serpantine esnek hortumlar yardımı ile bağlanır.

Su bağlantıları konvektörün kısa kenarından veya uzun kenarından yapılabilir özelliktedir.

7. Konvektörleri çalıştırmak için nelere ihtiyacım vardır?

Fansız konvektörleri çalıştırmak için su bağlantılarının yapılmış olması yeterlidir. Eğer istenirse cihaz içerisine veya kollektör üzerine açma/kapama vanası konularak oda termostatı bağlantısı ile cihaza lokal olarak açma/kapama yapılabilir. Ya da kombi, kazan gibi sıcak su sistemi komple kapatılarak (elektrotermik vana kullanmadan) kullanılan tüm konvektörlere aynı anda açma/kapama yapılabilir.

Fanlı konvektörleri çalıştırmak için su bağlantılarının yanında trafodan sağlanan 24V güç bağlantısı ve oda termostatından sağlanan 0-10V kontrol sinyali gereklidir. Bu da uygun trafo ve termostata ihtiyacınız olduğu anlamına gelir. Talep edilirse elektrotermik vana kullanımı da uygundur.

Konvektörlerde termostatik vana kullanımı uygun değildir. Termostatik vana ortam havasını okuyarak çalışır, döşeme içindeki konvektör kanalında doğru sıcaklık okuması yapamaz

8. STEKON fanlı konvektörler kaç volt ile çalışmaktadır?

STEKON konvektörler güvenli voltaj 24V DC ile çalışmaktadır. Su kaçağı riskinde ve ev/ofis ortamında cihaz içi müdahalelerde herhangi bir ölüm riski yaratmayacak voltaj, bu cihazlar için en ideal çalışma voltajıdır.

9. Fanlı konvektörlerin ses seviyeleri nedir?

STEKON yer konvektörlerinde kullanılan fanlar, devir sayıları ile bu sistemler için geliştirilmiş, oransal hız kontrolü yapabilen yüksek teknolojili EC motorlu fanlardır.

En yüksek devirde dahi minimum gürültü değerlerine sahip yer konvektörleri, 1 metre uzaklıkta 25 – 32 dBA aralığında gürültü değerlerine sahiptir. 30 dBA: kütüphane ortamı, hafif fısıltı değeridir.

10. Konvektörleri oda içerisinde nereye yerleştirmeliyim?

Kullanım şekline göre değişkenlik gösterebildiği gibi en uygun kullanım yeri cam önleridir. Konvektörler cam önlerinde sıcak hava perdesi oluşturarak soğuk hava düşmesi ve soğuk radyasyon etkilerini ortadan kaldırır. Cam manzarasını bloke etmeden konforlu bir ısıtma sağlar.

11. Neden klasik radyatörler yerine konvektör kullanmalıyım?

En doğru ısıtıcı lokasyonu cam önleridir, çünkü en fazla ısı kaybı cam yüzeylerden olmaktadır. Son zamanlarda ciddi bir şekilde artan tavandan yere kadar olan camların ev, ofis gibi modern mekânlarda kullanımı, radyatörlerin farklı cephe duvarlarda kullanımını mecbur kılmıştır. Bu da verimsiz bir ısıtma demektir.

Yer konvektörleri cam manzarasını etkilemeden döşeme içinde zemine sıfır kullanımları, dekoratif ve şık görünümleri, en önemlisi verimli ısıtma ve cam önü konforunu sağlamaları nedeniyle radyatörlerin yerini yavaş yavaş alan modern ısıtma sistemleri hâline gelmiştir.

12. Konvektörler akıllı ev sistemi ile entegre olurlar mı?

Evet, akıllı ev sistemleri ile tam entegre olup ayarladığınız ortam sıcaklığına göre vana ve fan hız kontrolünü yapabilir. Uzaktan cep telefonu ile erişim mümkün hâle gelebilir. Entegrasyon için mühendislerimizden teknik destek alınması gerekmektedir.

13. Konvektörleri istediğimiz renk seçeneğinde temin edebiliyor muyuz?

STEKON yer konvektörleri diğer markalardan farklı, hem dayanım hem de estetik olarak geliştirilmiş kendi üretimi dekoratif menfez kullanmaktadır. Bu menfez alüminyum veya bronz eloksal olarak sağlanabildiği gibi zemin döşemenize veya doğramalarınıza tam uyacak şekilde istenen renkte fırın boyalı olarak da tedarik edilebilir.

14. Konvektörler bakıma ihtiyaç duyarlar mı, temizliği nasıl yapılır?

Fanlı ve fansız konvektörlerde bakım sadece toz almaktan ibarettir. Cihaz üzerindeki menfez kaldırılarak elektrik süpürgesi ile toz ve pislikler periyodik olarak temizlenmelidir. Bu temizlik cihazın verimliliğini de artırır. Bu bakımın yaz/kış geçişlerinde 6 ayda bir yapılması uygundur.

15. Konvektörler evimin havasını kurutur mu?

Bu, cihazdan bağımsız olarak bütün ısıtıcıların sebep olduğu bir durumdur. Nem oranları radyatör veya klima ile ısıtılan bir ortamdan farklı değildir.

16. Fanlı konvektörler toz kaldırır mı?

STEKON fan debileri konvektörler için optimize edildiğinden toz kaldırma problemi bu cihazlarda minimize edilmiştir. Periyodik bakımları yapıldığı müddetçe hiçbir toz sirkülasyonu problemi yaşanmaz.

17. Evime en uygun konvektör modelinin hangisi olduğunu nasıl anlarım?

Her iç ortamın şartlarına bağlı olarak farklı ısıtma ihtiyaçları vardır. Bu ısıtma kapasiteleri belirlendikten sonra odanıza seçtiğiniz cihazın ısıtma kapasitelerini Smartstep seçim programından hesaplatıp uygunluğunu kontrol edebilirsiniz.

Diğer bir limitiniz şap yüksekliğinizdir. Mevcut şap yüksekliğine bağlı olarak seçeceğiniz konvektörün yüksekliğini belirlemeniz gerekmektedir. Daha sonra kapasite kontrolünü seçtiğiniz modele göre yaparak uygunluğunu teyit etmelisiniz.

Cam uzunluğunuz kadar konvektör uzunluğu kullanılması önerilmektedir.

18. Fan arızalanırsa değiştirilebilir mi, zemini kırmak gerekir mi?

Hayır, zemin kırılmaz. STEKON yer konvektörlerinde tüm servis işlemleri üstten, menfez kaldırılarak yapılır.

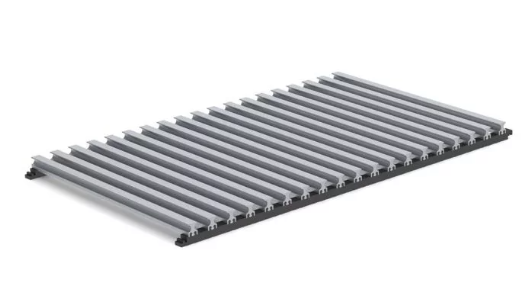

Cihazın üzerindeki yürünebilir menfez sabitlenmemiştir; elle kaldırılır. Menfez kaldırıldığında tanjansiyel fan grubuna, elektrik bağlantı kutusuna ve serpantine doğrudan erişilir. Fan grubu tak-çıkar bağlantı üzerinden sökülüp yenisiyle değiştirilir. İşlem ortalama 1 saat sürer; şap, döşeme kaplaması veya su tesisatına müdahale gerekmez.

Bu, cihazın döşeme içine gömülü olduğu bir üründe en kritik tasarım kararıdır ve satın alma öncesinde mutlaka sorulmalıdır.

19. Mevcut şap yüksekliğime hangi konvektör modeli uyar?

Model seçiminde ilk sınırlayıcı, cihazın oturacağı net kanal derinliğidir. STEKON dört kasa yüksekliği sunar; hangisinin uygun olduğunu şu şekilde belirleyebilirsiniz:

Hesap şu şekilde yapılır:

Toplam döşeme kalınlığı = Kasa yüksekliği + Ayak payı + Döşeme kaplaması kalınlığı

• Ayak payı: Cihaz, yükseklik ayar vidaları üzerine oturur. Terazileme payı olarak minimum 5mm hesaplanmalıdır.

• Döşeme kaplaması: Menfez üst yüzeyi bitmiş döşeme ile aynı hizada olmalıdır. Parke için tipik 12–15 mm, seramik için 10–12 mm + yapıştırıcı, mermer için 20–30 mm pay ayırınız.

• Kanal genişliği: Açılacak kanal, cihaz kenarlarından her yönde en az 5 cm geniş olmalıdır.

20. Odam için fansız konvektör yeterli mi, fanlı model mi seçmeliyim?

Karar, odanın ısı kaybına ve kullanılabilir cam önü uzunluğuna bağlıdır. Pratik kural şudur:

Fansız (SC serisi) yeterlidir eğer:

• Konvektör oda için yardımcı ısı kaynağıysa (yerden ısıtma veya radyatör de varsa)

• Amaç öncelikle cam önünde soğuk hava düşmesini ve yoğuşmayı engellemekse

• Oda ısı kaybı düşükse ve cam önü uzunluğu, gereken kapasiteyi karşılayacak kadar uzunsa

• Kesinlikle sessiz çalışma isteniyorsa (yatak odası vb.)

Fanlı (LC serisi) gereklidir eğer:

• Konvektör odanın ana ısı kaynağıysa

• Cam önü uzunluğu, fansız cihazla gereken kapasiteyi vermeye yetmiyorsa

• Sistem düşük sıcaklık rejiminde (ısı pompası, 45/35 °C) çalışıyorsa

• Hızlı ısınma isteniyorsa — fanlı cihaz oda sıcaklığına belirgin şekilde daha kısa sürede ulaşır

Kapasite karşılaştırması: Aynı kasa ölçüsünde fanlı cihaz, fansız cihazın yaklaşık 5 katı kapasite verir. 75/65/20 °C rejiminde SC80-240 metre başına yaklaşık 227W, LC80-240 ise yaklaşık 1180W sağlar.

Karar adımları:

1. Odanın toplam ısı kaybını hesaplayın (W).

2. Bunun ne kadarının konvektörden karşılanacağını belirleyin.

3. Cam önündeki kullanılabilir uzunluğu ölçün. Konvektör boyunun cam genişliği kadar olması önerilir.

4. Kullanılabilir uzunluk × fansız cihazın metre başına kapasitesi ≥ ihtiyaç ise fansız yeterlidir.

5. Yetmiyorsa sırasıyla: daha yüksek kasa (110 mm) veya fanlı model tercih edilir.

20. STEKON yer konvektörlerinin katalog kapasite değerleri bağımsız laboratuvar testleriyle doğrulanmış mıdır?

Evet. STEKON’un LC65, LC80, LC110, LK115, LK140, SC80 ve SC110 yer konvektörü modelleri bağımsız laboratuvarlarda test edilmiştir. Yayımlanan ısıtma ve soğutma kapasitesi değerleri, ilgili standartlara göre gerçekleştirilen bu performans testlerine dayanır.

• LC80 ve LC110 fanlı yer konvektörleri: Isıl kapasite; cihaz uzunluğu, kasa genişliği, su giriş/çıkış sıcaklıkları ve fan hızına bağlı olarak değişir. Testler, EN 16430 standardına göre, ISO/IEC 17025 kapsamında akredite HEATEST laboratuvarında gerçekleştirilmiştir (Test Raporu No: 017/2026). STEKON kataloglarında yayımlanan kapasite değerleri, bağımsız test sonuçlarıyla aynıdır.

• SC80 ve SC110 fansız, doğal konveksiyonlu yer konvektörleri: Isıl kapasite; cihaz uzunluğu, kasa genişliği ve su giriş/çıkış sıcaklıklarına bağlıdır. Performans değerleri TS EN 442-2 / Mart 2015 standardına göre ELBA Laboratuvarlarında gerçekleştirilen testlere dayanmaktadır (Test Raporu No: 2022-94).

• LK115 fanlı ısıtma ve soğutma konvektörü: Paslanmaz çelik drenaj tavası, yüksek kapasiteli serpantin ve Ø60 mm tanjansiyel fanlarla donatılmıştır. Isıtma ve soğutma performansı EN 442-2, EN 16430-2 ve EN 16430-3 standartlarına göre, ISO/IEC 17025 kapsamında akredite HEATEST laboratuvarında bağımsız olarak test edilmiştir (Test Raporu No: 018/2026).

• LK140 fanlı ısıtma ve soğutma konvektörü: Paslanmaz çelik drenaj tavası, yüksek kapasiteli serpantin ve Ø60 veya Ø80 mm tanjansiyel fanlarla donatılmıştır. Isıtma ve soğutma performansı EN 442-2, EN 16430-2 ve EN 16430-3 standartlarına göre, ISO/IEC 17025 kapsamında akredite HEATEST laboratuvarında bağımsız olarak test edilmiştir (Test Raporu No: 019/2026).

• LC65 fanlı yer konvektörü: Modelin performans ve kapasite değerleri de bağımsız akredite laboratuvar testlerine dayanmaktadır.

Bu testler sayesinde STEKON kataloglarında belirtilen kapasiteler yalnızca teorik hesaplamalara değil, standartlaştırılmış laboratuvar koşullarında ölçülen gerçek performans sonuçlarına dayanır. Proje seçimi yapılırken ilgili modelin cihaz ölçüleri, su sıcaklık rejimi ve fanlı modellerde çalışma hızı dikkate alınmalıdır.
