LDK/G Gizli Slot Difüzör Teknik Özellikleri

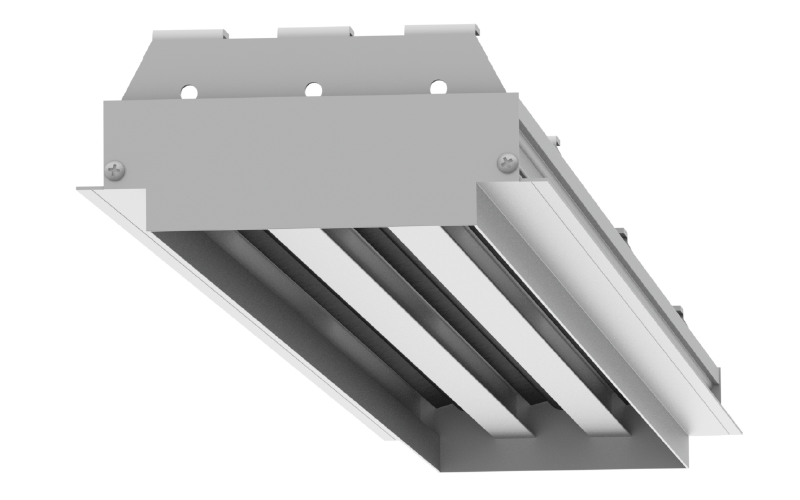

LDK/G gövdesi alüminyumdan, hava yönlendirme kanatları ise plastik malzemeden üretilmektedir. Projenin mimari gereksinimine göre farklı RAL renklerinde üretim yapılabilir. Standart seçeneklere ek olarak özel uygulamalarda 8 slota kadar imalat mümkündür.

Gizli Slot Difüzör Nedir?

Gizli slot difüzör, klasik lineer slot difüzörlerden farklı olarak dış çerçevesi tavan yüzeyinde görünmeyecek şekilde monte edilen bir hava dağıtım elemanıdır.

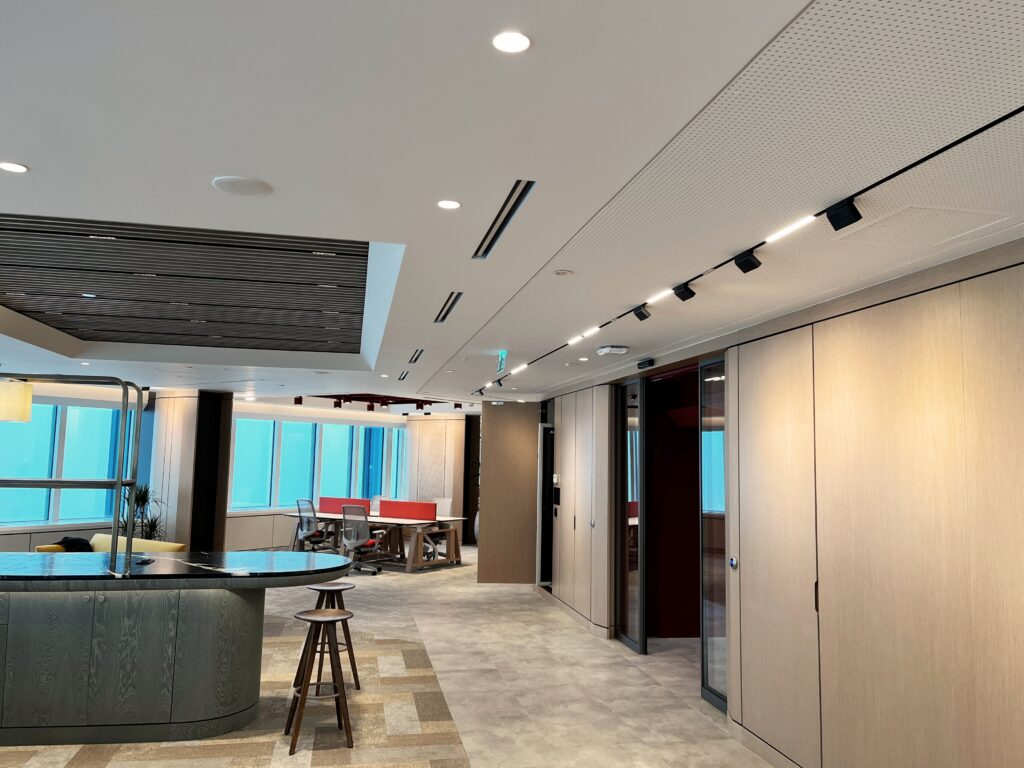

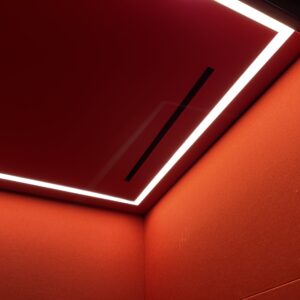

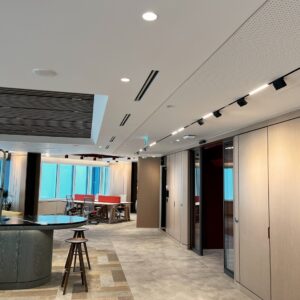

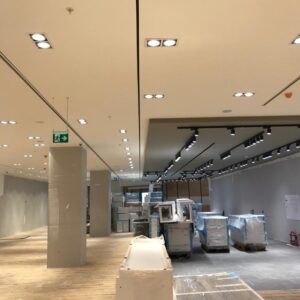

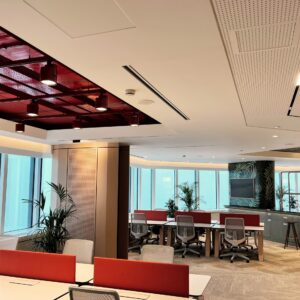

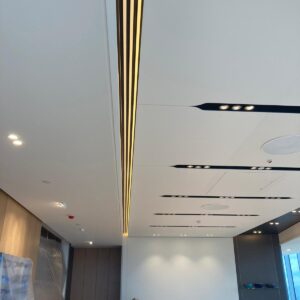

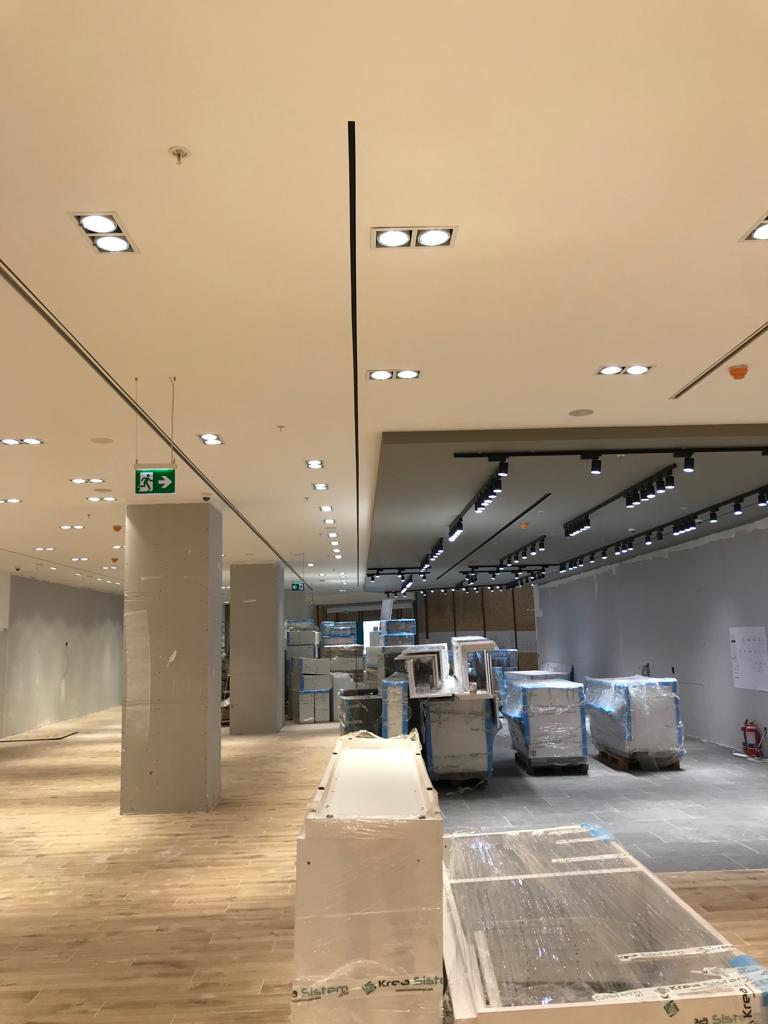

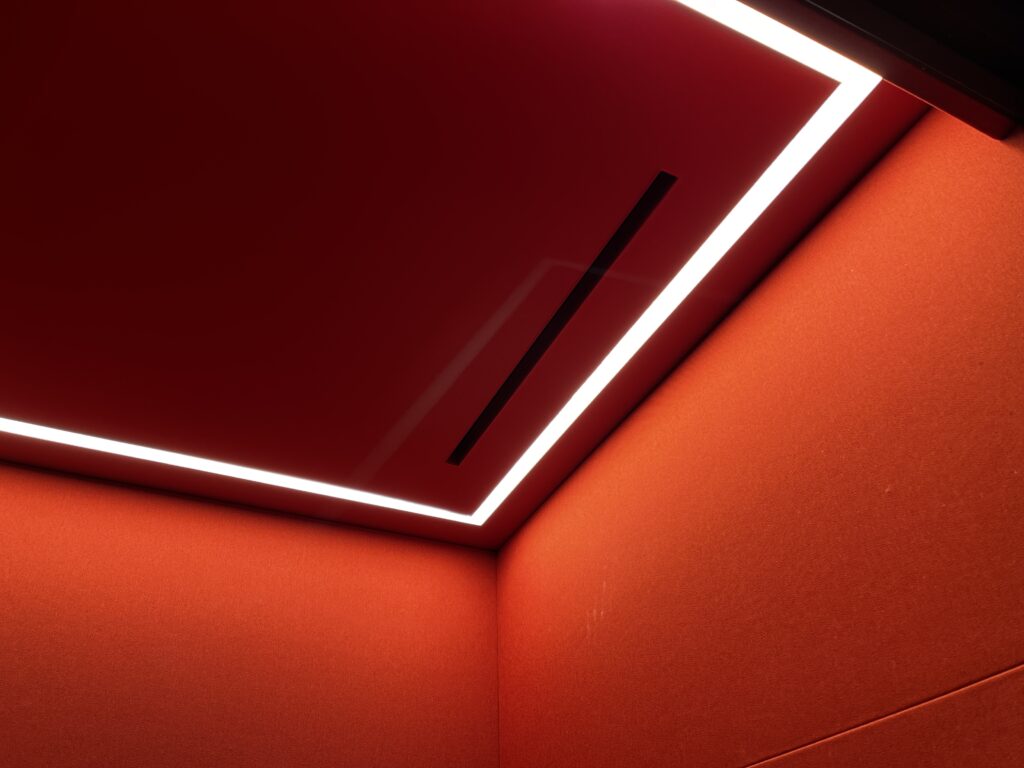

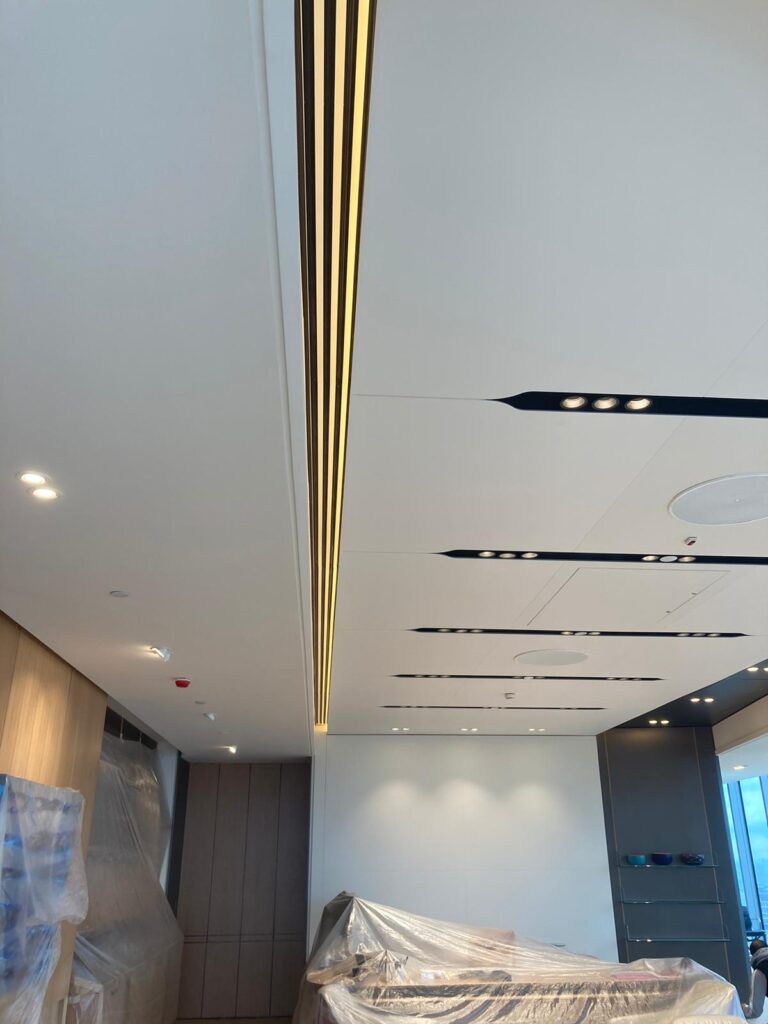

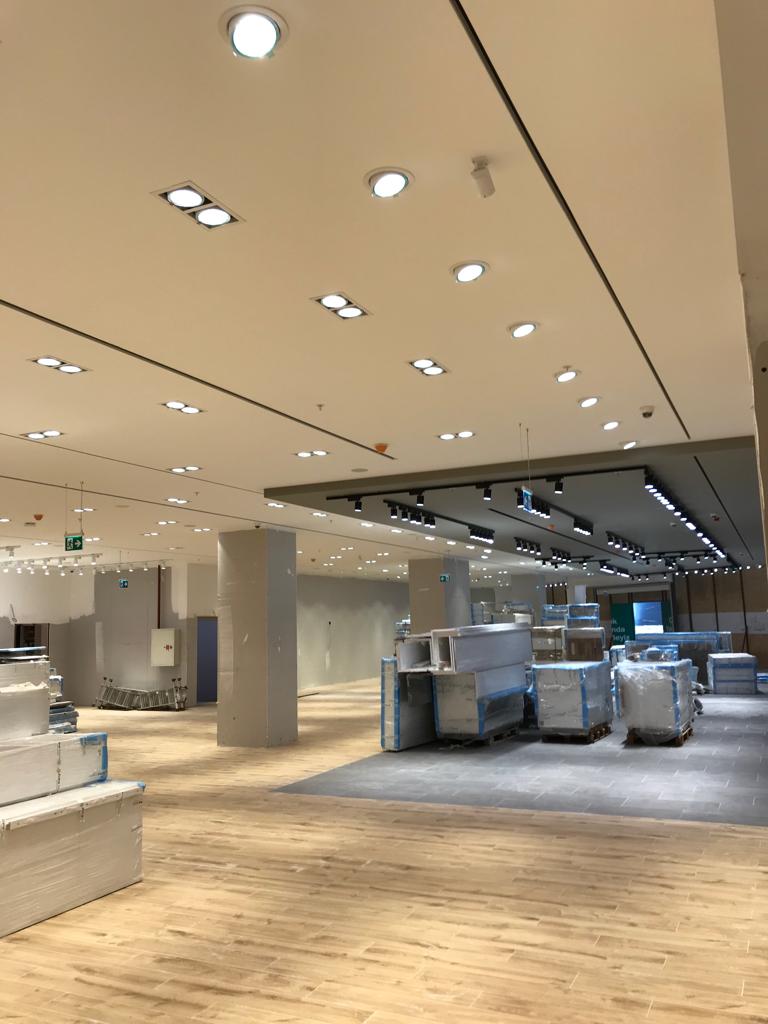

Alçı tavan tamamlandıktan sonra difüzörün yan profilleri tavan içerisinde kalır ve aşağıdan bakıldığında yalnızca ince, siyah bir slot açıklığı görülür. Bu özellik özellikle mimarinin ve tavan tasarımının ön planda olduğu ofis, otel, konut, mağaza, restoran ve benzeri projelerde avantaj sağlar.

Gizli slot difüzörler yalnızca mimari bir ürün değildir. Doğru seçim yapılabilmesi için metre başına hava debisi, basınç kaybı, ses seviyesi, atış mesafesi, difüzör uzunluğu ve slot sayısı birlikte değerlendirilmelidir.

Gizli Slot Difüzör ile Standart Slot Difüzör Arasındaki Fark Nedir?

Standart lineer slot difüzörlerde difüzörün dış çerçevesi ve yan profilleri tavan yüzeyinden görülebilir. Gizli tavan slot difüzörlerde ise bu profiller alçı tavan içerisinde bırakılır.

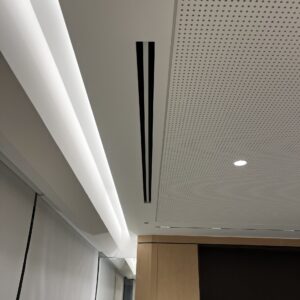

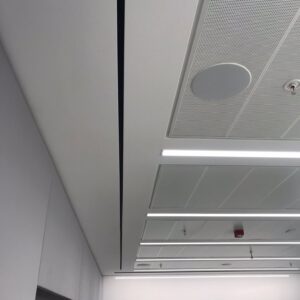

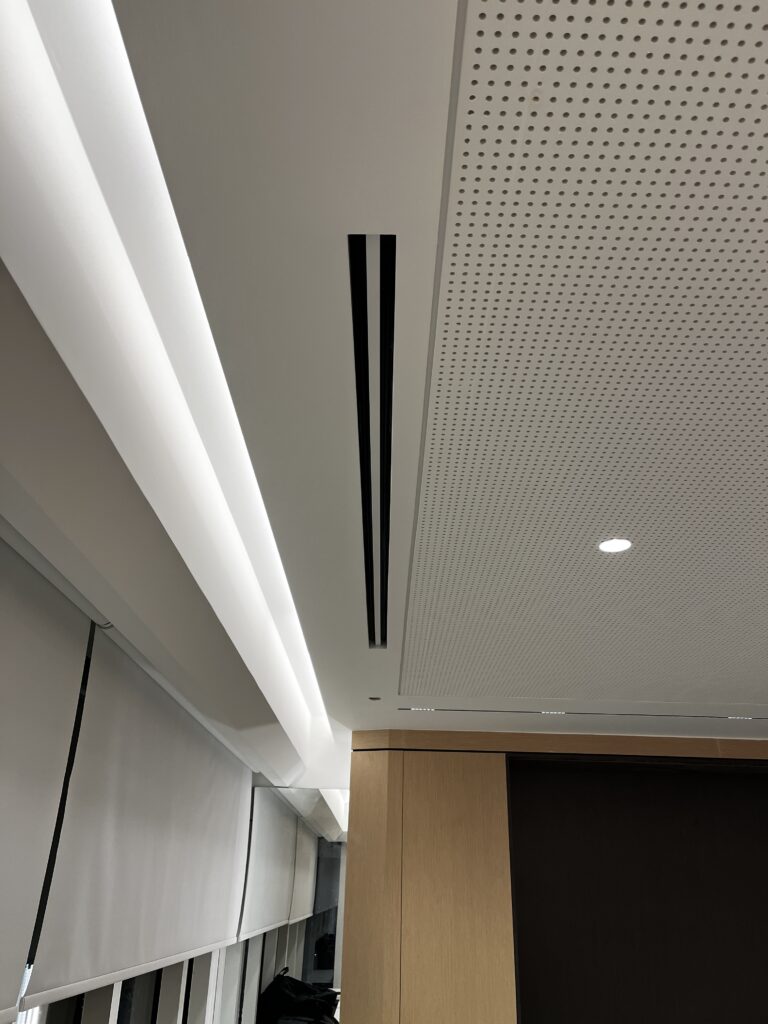

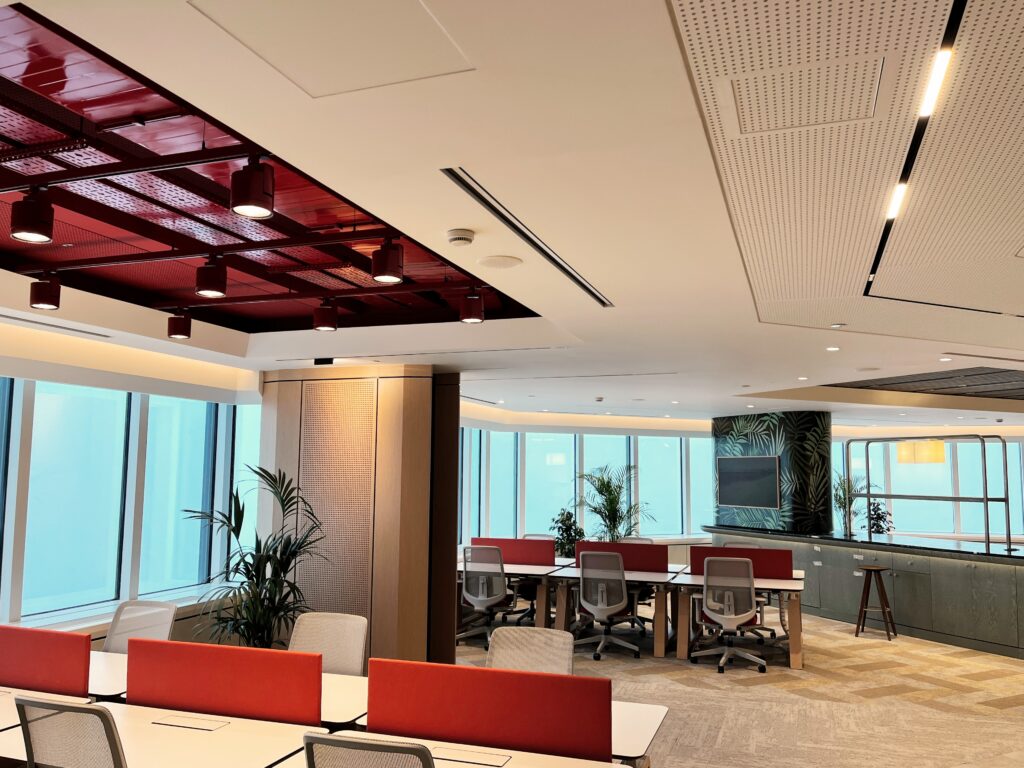

Bu nedenle LDK/G'nin montaj sonrasında görünen kısmı esas olarak siyah lineer açıklıktan oluşur. Özellikle minimalist tavan tasarımlarında, mimari hatların kesintisiz devam etmesinin istendiği projelerde gizli tip slot difüzör tercih edilebilir.

Standart çerçeveli uygulamalar için STEKON LDK Lineer Slot Difüzör modelleri incelenebilir.

Gizli Slot Difüzör Nasıl Seçilir?

Gizli slot difüzör seçiminde yalnızca toplam hava debisine bakmak yeterli değildir. Projenin akustik kriterleri ve hava dağıtım gereksinimleri de dikkate alınmalıdır.

İlk olarak difüzörden geçecek toplam hava debisi, aktif difüzör uzunluğuna bölünerek metre başına hava debisi hesaplanır.

Metre başına hava debisi = Toplam hava debisi / Aktif difüzör uzunluğu

Elde edilen m³/h/m değerine göre gerekli slot sayısı için ilk değerlendirme yapılabilir. Daha sonra ürün performans tablolarından NC ses seviyesi, toplam basınç kaybı ve atış mesafesi kontrol edilerek nihai seçim yapılmalıdır.

LDK/G Hızlı Debi Seçim Tablosu

Tablodaki değerler hızlı ön seçim amacıyla kullanılabilir. Nihai ürün seçiminde ses kriteri, basınç kaybı ve gerekli atış mesafesi ayrıca kontrol edilmelidir.

Gizli Slot Difüzör Hangi Tavan Yüksekliğinde Kullanılır?

LDK/G gizli tavan slot difüzörlerin 2,5 ile 4 metre arasındaki tavan yüksekliklerine sahip mekanlarda kullanılması önerilmektedir.

Tavan yüksekliği arttıkça yalnızca hava debisinin değil, gerekli atış mesafesinin de kontrol edilmesi önem kazanır. Havanın yaşam alanına uygun hızlarda ulaşabilmesi için ürün performans grafiklerindeki atış mesafeleri dikkate alınmalıdır.

Gizli Slot Difüzör Üfleme ve Emiş İçin Kullanılabilir mi?

Evet. LDK/G gizli tavan slot difüzörler hem dağıtıcı, yani şartlandırılmış havanın ortama verilmesi amacıyla, hem de toplayıcı, yani ortam havasının emilmesi amacıyla üretilebilir.

Sipariş aşamasında ürünün dağıtıcı veya toplayıcı olarak kullanılacağı belirtilmelidir.

Bu özellik, aynı mimari tavan çizgisi içerisinde hem üfleme hem de dönüş havası açıklıklarının benzer görsel karakterde tasarlanabilmesine yardımcı olur.

Gizli Slot Difüzörde Hava Yönü Ayarlanabilir mi?

LDK/G içerisinde bulunan hava yönlendirme kanatları sayesinde hava akış yönü uygulama gereksinimine göre ayarlanabilir.

Isıtma ve soğutma sezonunda istenen hava dağılımına göre kanatların uygun pozisyona getirilmesi gerekir.

Gizli tavan slot difüzörlerde yönlendirme kanatları tavan hizasının daha gerisinde bulunduğu için hava yönlendirmesinde yaklaşık ±30°'nin üzerinde bir açı beklenmemelidir.

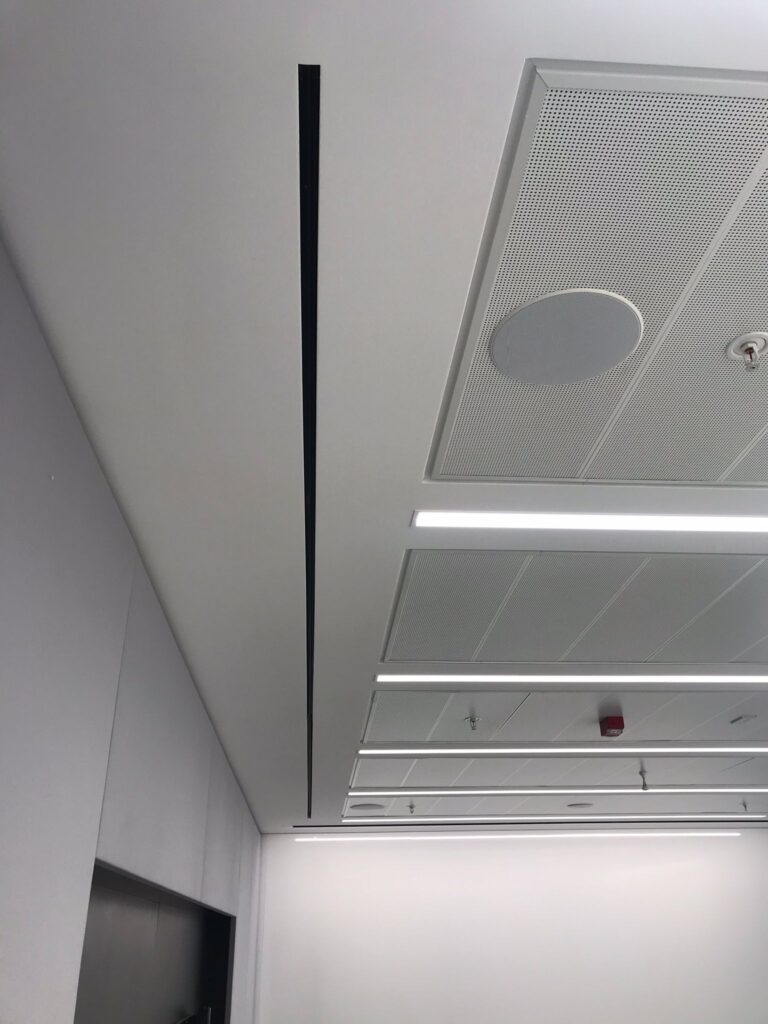

Gizli Tavan Slot Difüzör Montajı Nasıl Yapılır?

LDK/G gizli slot difüzörler asma ve alçı tavan uygulamalarına uygun olarak tasarlanmıştır.

Plenum kutusu askı kulakları yardımıyla tavana sabitlenebilir veya taşıyıcı kutu profiller üzerine oturtulabilir. Gizli slot difüzör alt taraftan sisteme monte edilir. Tavan kapatıldığında difüzörün dış çerçeveleri alçı tavan içerisinde kalır.

Bu nedenle gizli slot difüzör uygulamalarında tavan karkası hazırlanırken ürünün montaj ölçülerinin önceden dikkate alınması önemlidir.

Montaj Öncesi Kutu Profil Aralıkları

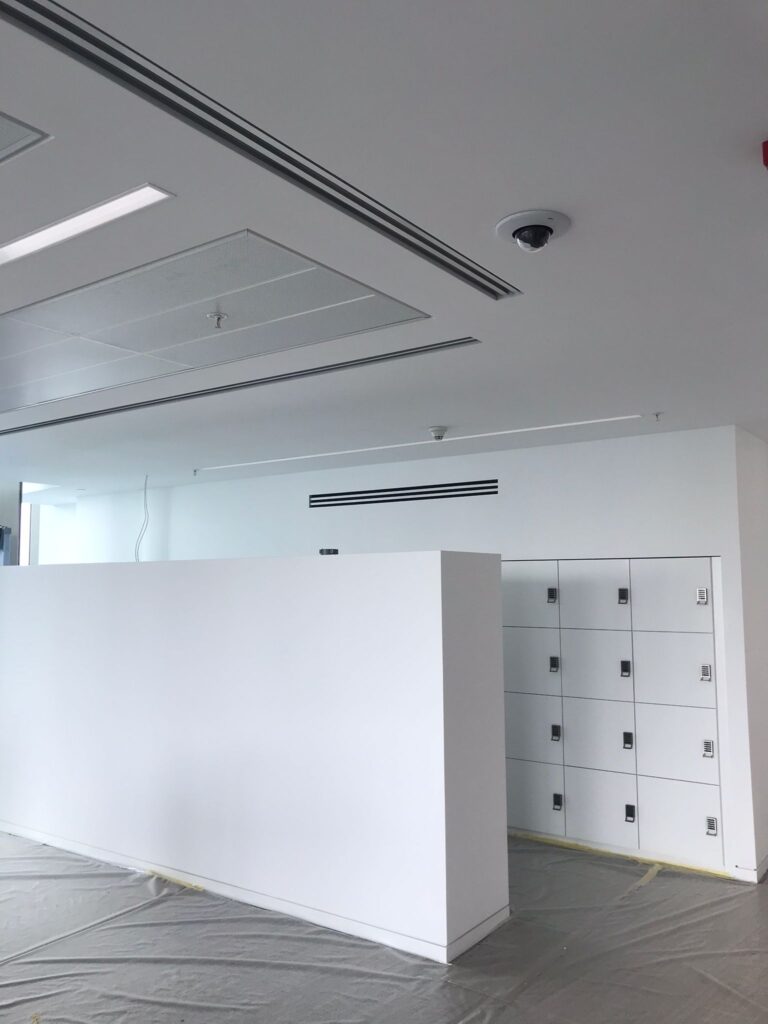

Bu ölçüler tavan taşıyıcı altyapısı oluşturulurken dikkate alınmalıdır. Özellikle uzun ve sürekli gizli slot uygulamalarında karkas ile mekanik imalatın koordineli ilerlemesi, düzgün bir lineer görünüm elde edilmesi açısından önemlidir.
