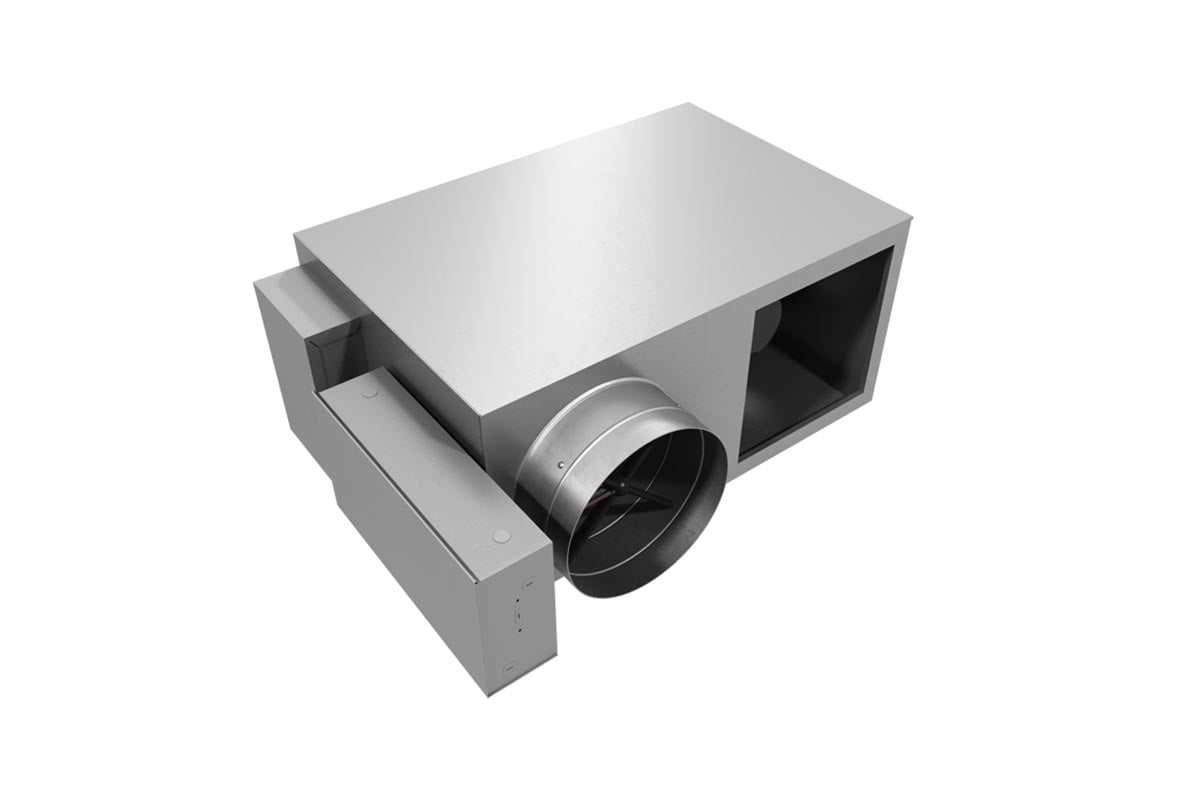

PARALEL FANLI TERMİNAL ÜNİTESİ FDV
FDV
Əsas modul, ilkin (primer) havanın girişində motorlu klapandan, axın sensorundan, motorlu ventilyatordan və əlaqəli idarəetmə avadanlıqlarından ibarətdir. Bu modullarda ilkin hava və ventilyator kamerası bir panellə bir-birindən ayrılmışdır. Ventilyatorun üfürmə ağzı ilkin hava kamerasına geri axının qarşısını alan klapanla bağlıdır. Aksesuar olaraq; isitmə modulları (sulu və ya elektrik növlü), filtr, giriş və/və ya çıxışda istifadə edilə bilən səsboğucular təqdim edilə bilər.
İşləmə rejimi
Termostatdan alınan siqnalın vəziyyətinə görə idarəetmə cihazı, ilkin (primer) havanın girişi üzərindəki klapan mühərrikinə siqnal ötürür və bu siqnal ilə hərəkətverici mühərrik klapanın açılma mövqeyini dəyişdirərək lazımi miqdarda soyutma havasının modulun içinə daxil olmasını təmin edir. Modulun içərisindəki ventilyator yalnız isitmə tələbləri olduqda işə düşür və asma tavanın içərisinə alınan, oradan modulun içinə sorulan isti geri dönüş havası, minimum dəyərə enmiş ilkin hava ilə qarışaraq diffuzorlar vasitəsilə məkana ötürülür. Soyutma (primer) havasının artmağa başlaması vəziyyətində ventilyator dövrədən çıxarılır və üfürülən havanın miqdarı artırılaraq və ya azaldılaraq məkanda soyutma həyata keçirilir. Isitmə vəziyyətində ilkin hava minimum dəyərdədir və ventilyator işləyir. Asma tavanlar arasındakı isti hava məkanın isitmə tələbatını ödəyə bilmədikdə isitici işə düşür.
Ümumi tətbiqlər
Təkkanallı dəyişən axınlı terminal modulu olaraq xarici zonlarda isitmə-soyutma tələbatını ödəmək üçün istifadə olunur. Məkanlarda dəhlizlərə yaxın bir hissədə asma tavan içərisində quraşdırılaraq daxili hissələr asma tavan içərisindəki isti havanın alınması və xarici zonlarda isitmə üçün istifadə edilməsi ilə əməliyyat iqtisadiyyatı təmin edilir.
