Abdi İbrahim Tam Otomatik İlaç Deposu
- Lokasyon
- İstanbul
- Yıl
- 2021
- Uygulama
- Yüksek Raflı Otomatik Depo Hava Dağıtım Sistemi
- Ürün
- SmartTemp JSC Yüksek Atışlı Swirl Difüzörleri
- Tedarik Miktarı
- 98 adet
Proje Talebi
Abdi İbrahim'in tam otomasyonlu yüksek raflı ilaç deposunda, yaklaşık 28 metre yüksekliğe ulaşan depolama alanının iklimlendirilmesi için özel bir hava dağıtım sistemi tasarımı talep edildi. İlaç depolama alanlarında sıcaklık ve nem değerlerinin dar toleranslar içerisinde korunması, ürün kalitesi ve proses güvenliği açısından kritik önem taşıdığından, hava dağıtım sisteminin depo hacmi boyunca homojen iklim şartları oluşturması en önemli tasarım kriterlerinden biriydi.
Tavana yerleştirilecek difüzörlerin, 28 metre yükseklikten üflenen havayı raflar arasında kısa devre oluşturmadan depo hacmine ulaştırabilmesi, hem ısıtma hem de soğutma modunda dengeli sıcaklık dağılımı sağlayabilmesi ve yüksek raf sistemi boyunca ölü bölgeler oluşturmaması hedeflendi.
Bunun yanında, depo çatısının eğimli mimarisi nedeniyle standart plenum kutularının tüm noktalarda uygulanması mümkün değildi. Güneş yüklerinin daha yüksek olduğu bölgelerde ise hava akış yönünün gerektiğinde sahada ayarlanabilmesi isteniyordu.
Çözüm

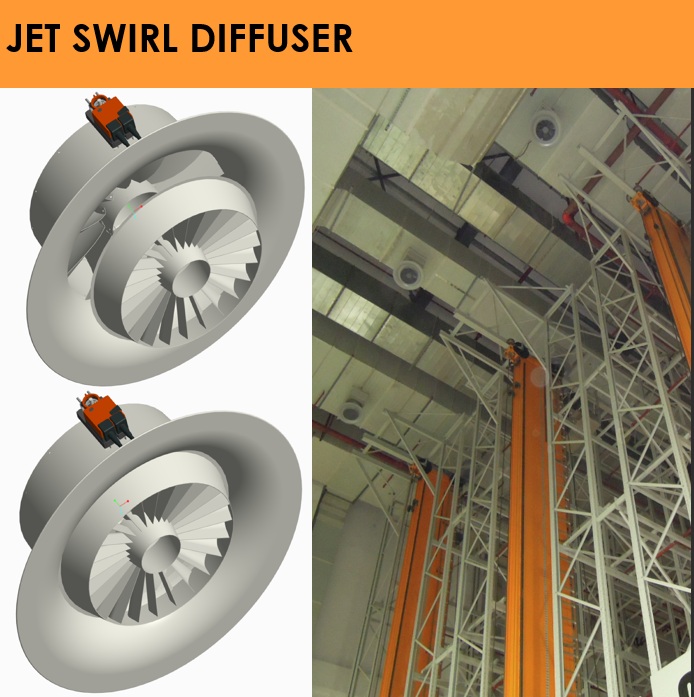

Yapılan mühendislik analizleri ve hava dağılımı değerlendirmeleri sonucunda projede 98 adet Smartemp JSC yüksek atışlı swirl difüzörü tercih edildi. JSC difüzörlerinin yüksek atış mesafesi ile kontrollü yayılım karakteristiği sayesinde, havanın raflar arasında kısa devre oluşturmadan depo hacmine homojen şekilde dağıtılabileceği öngörüldü.

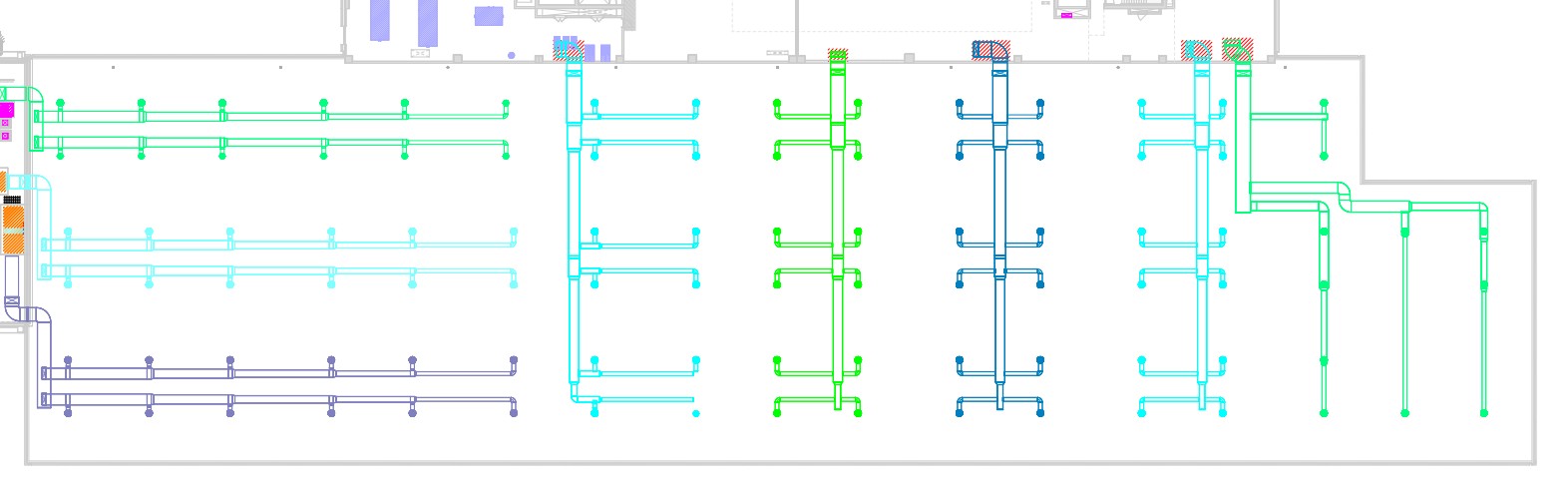

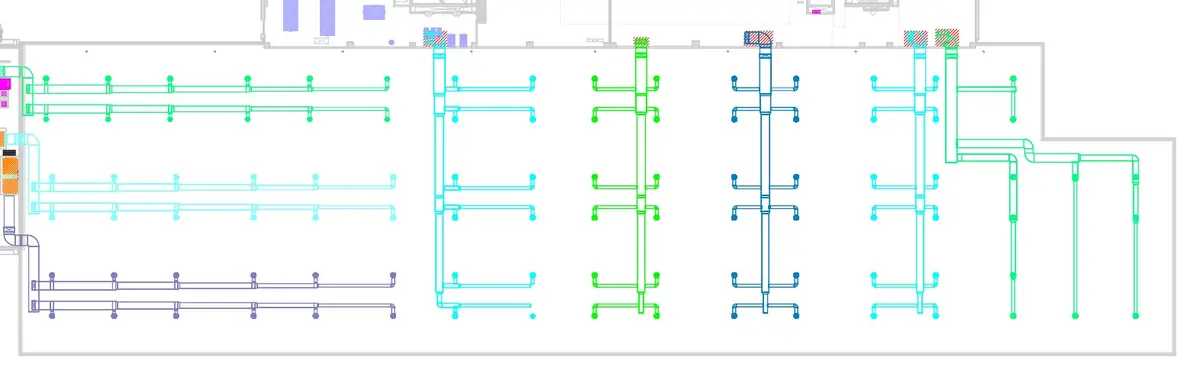

Proje tasarımında emiş noktalarının zemine yakın seviyelerde konumlandırılması planlanarak depo içerisindeki hava sirkülasyonunun desteklenmesi hedeflendi. Böylece yüksek hacimli depo boyunca sıcaklık dağılımının daha dengeli hale getirilmesi amaçlandı.

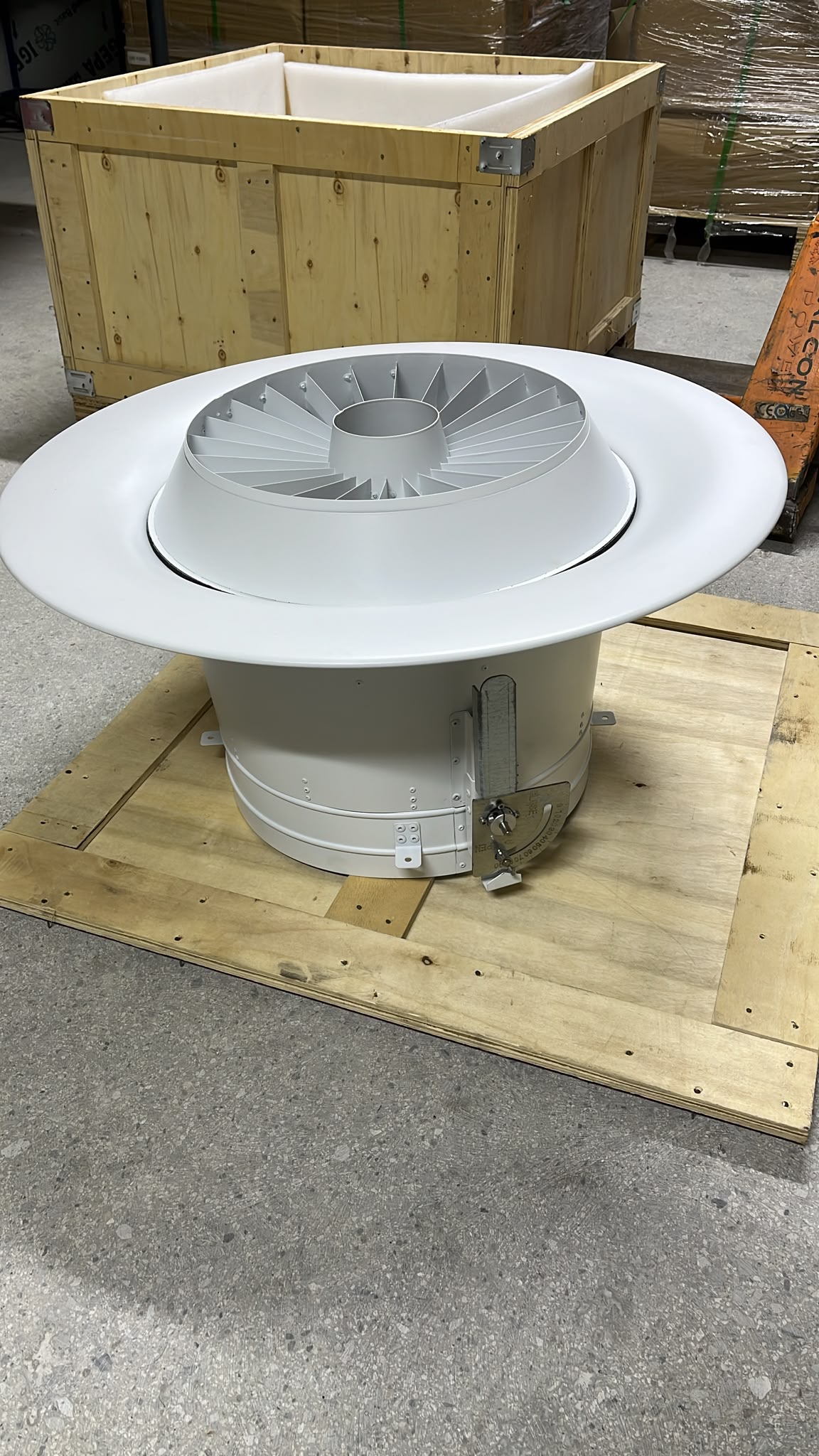

Depo çatısının eğimli geometrisine uyum sağlayabilmek amacıyla, standart plenum kutularının uygulanamadığı bölgeler için aynı hava dağılımı karakteristiğini koruyacak projeye özel düşük profilli plenum kutuları tasarlandı ve üretime alındı. Ayrıca manuel atış yönü ayarlanabilir JSC difüzörleri tercih edilerek, güneş yükünün yüksek olduğu bölgelerde hava akışının gerektiğinde sahada optimize edilebilmesi planlandı.
Bu mühendislik yaklaşımıyla, yüksek raflı ve tam otomasyonlu ilaç deposunun ihtiyaç duyduğu hassas iklimlendirme şartlarını karşılayacak, projeye özel hava dağıtım çözümü geliştirildi. Yapılan analizler ve ürün seçimleri işveren tarafından uygun bulunarak proje onaylandı ve ürünler üretim sürecine alındı.
